prepočet hrúbky káblov:
Označenie AWG Priemer v mm Prierez v mm2
000000 14,733 170,00
00000 13,13 135,00
0000 11,684 103,80
000 10,40 79,00
00 9,27 67,50
0 8,25 53,40
1 7,34 42,20
2 6,55 33,70
3 5,82 26,60
4 5,18 21,00
5 4,62 16,90
6 4,115 13,25
7 3,66 10,25
8 3,26 8,34
9 2,90 6,60
10 2,59 5,27
11 2,30 4,15
12 2,05 3,30
13 1,83 2,63
14 1,63 2,08
15 1,45 1,65
16 1,29 1,305
17 1,14 1,01
18 1,02 0,79
19 0,91 0,65
20 0,81 0,51
21 0,72 0,407
22 0,64 0,32
23 0,57 0,255
24 0,51 0,205
25 0,455 0,162
26 0,40 0,125
27 0,36 0,102
28 0,32 0,080
29 0,287 0,0646
30 0,254 0,0516
31 0,226 0,040
32 0,203 0,0324
33 0,180 0,0255
34 0,160 0,020
35 0,142 0,0158
36 0,127 0,0127
37 0,114 0,010
38 0,101 0,008
39 0,089 0,0062
40 0,079 0,0049
41 0,071 0,00395
42 0,064 0,00321
43 0,056 0,00246
44 0,050 0,00196
45 0,045 neuvedené
46 0,040 neuvedené
47 0,036 neuvedené
48 0,031 neuvedené
49 0,028 neuvedené
50 0,025 neuvedené
---------------------------------------------------------------------------------

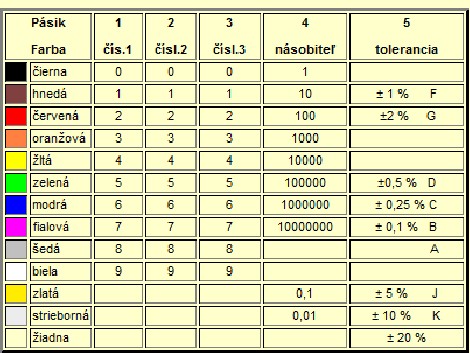

Farebné označenie rezistorov:
štvor-pasikové
päť-pasikové
---------------------------------------------------------------------------------
úbytok napätia led () V/ vlnova dlžka (nm)
približne
1 1240
1,2 1033
1,4 885
1,6 775
1,8 688
2 620
2,2 563
2,4 516
2,6 476
2,8 442
3 413
3,2 387
3,4 364
3,6 344
---------------------------------------------------------------------------------
