Miliohmmeter 0,0001-4,5000Ω

Miliohmmetre (presné ohmmetre) sú vhodné na meranie odporov vedení, ukostrení, veľmi malých hodnôt rezistorov, spínačov, relatiek, tavných poistiek, mosfetov v zopnutom stave, prechodových odporov atd.

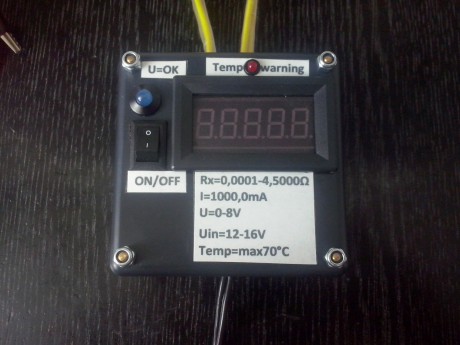

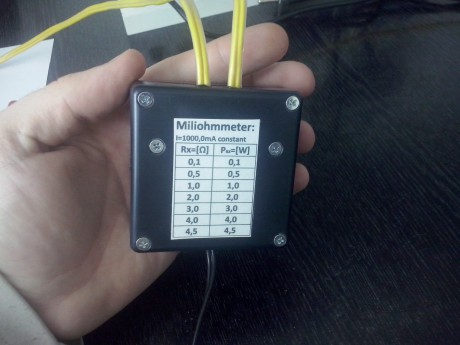

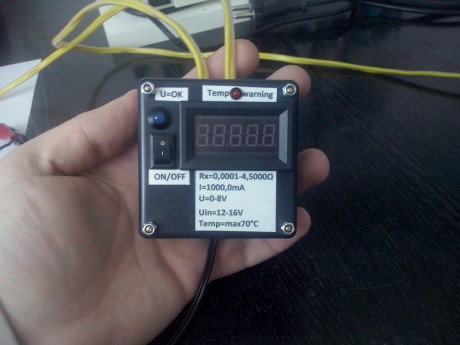

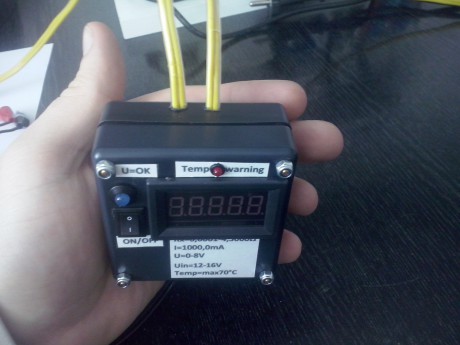

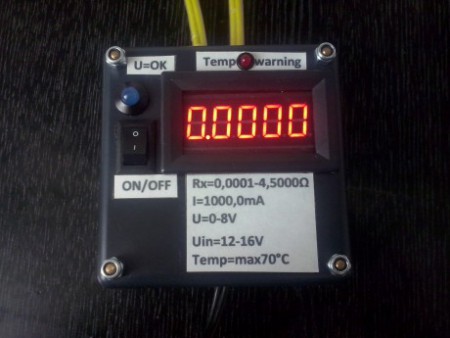

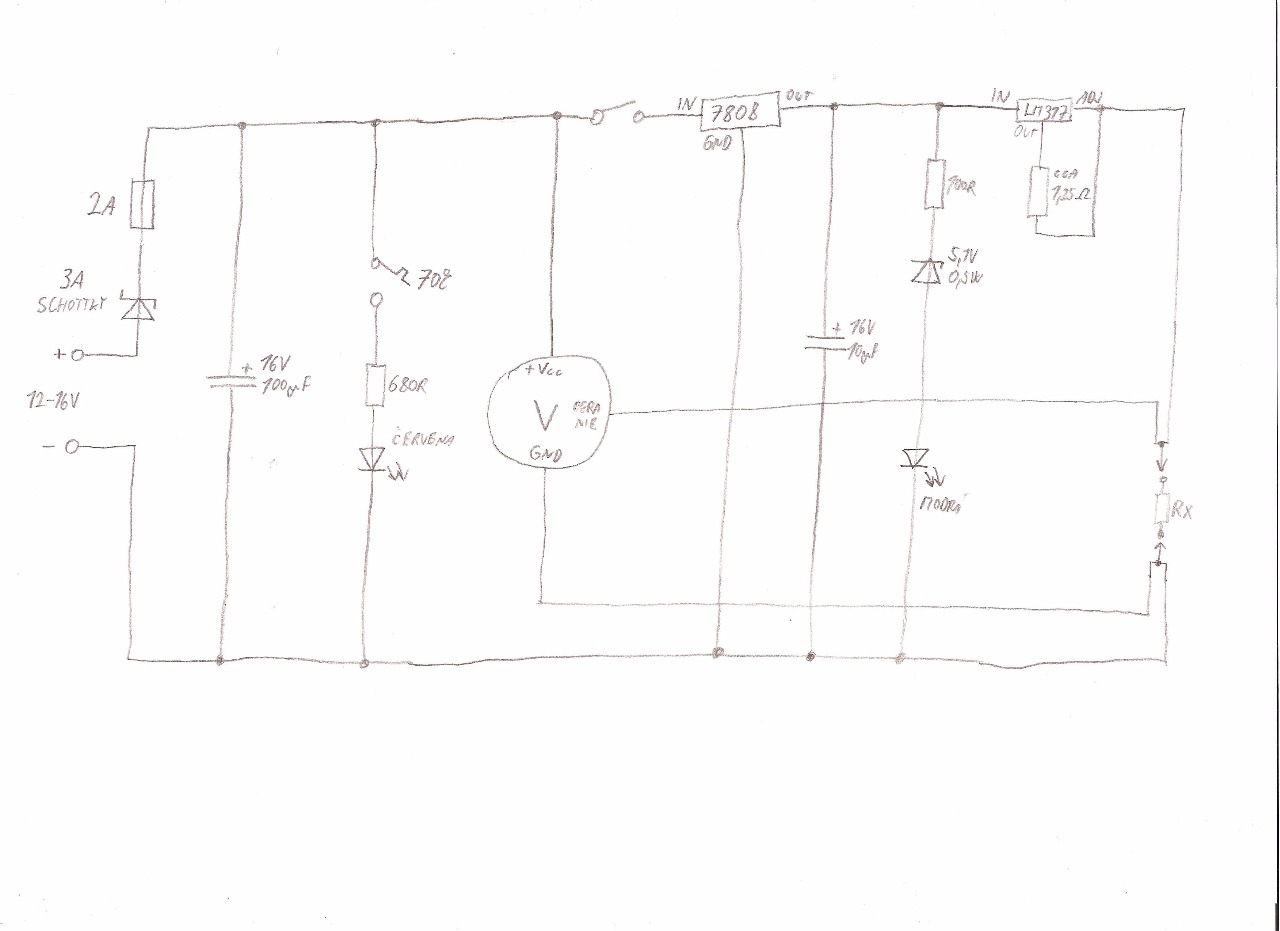

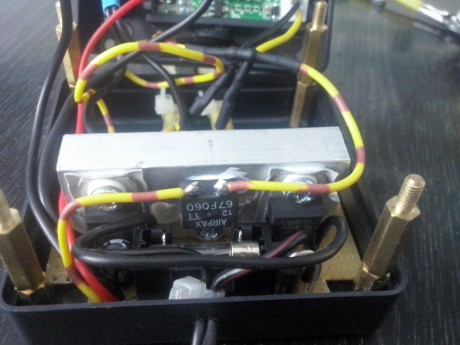

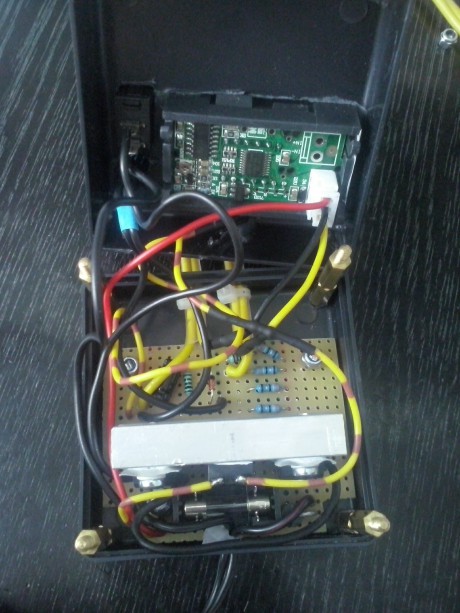

Ide o miliohmmeter s prestnostou 0,1miliohmu. Je založený na ohmovom zákone. Je to vlastne prúdový zdroj presne nastavený na 1000,0mA. Pomoci veľmi presného voltmetru na 0,0001V sa meria úbytok napätia na meranom odpore. Teda údaj vo voltoch zodpovedá odporu v ohmoch pri prepočte ohmovým zákonom. Napájanie môže byť v rozsahu 12-16V, ktoré prejde stabilizátorom s obvodom 7808 a následne vstupuje do prúdového zdroja tvoreného obvodom LM317. Pre prúd 1A to vychádza zapojiť rezistor s hodnotou okolo 1,25ohmu medzi nožičky OUT a ADJ obvodu LM317 (viď. schéma dole), a preto som použil 3 rezistory 3,9ohm 0,6W paralelne na seba zapojene kvôli rozloženiu stratového výkonu (1,25W) medzi nich. Potom je potrebné veľmi presným ampérmetrom na 0,1mA nakalibrovať obvod tým, že sa vkladajú ďalšie rezistory paralélne k spominaním trom rezistorom. Radovo hodnoty 15-30ohm, pretože zapojením 3-ch 3,9ohm rezistorov dosiahneme len prúd cca 960mA. Pri kalibrovaní sa meria prúd ampérmetrom do skratu, ale môže sa do série s ampérmetrom zapojiť nejaký malý rezistor napr. 1ohm (avšak najviac 3ohmi). Tiež je v obvode zapojená led dióda s rezistorom a zenerovou diódou v sérií za stabilizátorom kvôli indikácií správneho napätia - keď obvod napájame akumulátorom, tak ledka v prípade slabého akumulátoru zhasne alebo v prípade poruchy indikuje(nesvietením) malé napätie. Obvod má aj ochranu voči prepólovaniu a indikáciu prehriatia tvorenú termostatom a indikačnou červenou ledkov. Termostat spína pri 70 stupňoch a opäť sa otvára pri schladení na 60 stupňov. Chladenie je tvorené masivným hlinikovým blokom ktorý nemá veľkú chladiacu plochu, ale veľkú tepelnú kapacitu, teda akumuluje teplo do seba. Pri normálnych meraniach z 20 stupňov sa zohreje hlinikový blok na 70 stupňov po cca 80 meraniach (alebo trvalom skratovaní meracích krokosvoriek po dobu cca 3-4minúty) a potom je potrebné 5-7minút nechať zariadenie vychladnút. Najdôležitejšou vecou presného merania je meracie vodiče zdvojiť (viď. schéma). Meracie vodiče som zvolil prierezu 1mm2. Vodiče by sa mali naspajkovať na krokosvorky čo najbližšie k miestu vstyku krokosvoriek s meraným objektom. Pri veľmi dobrom zapojení podľa popisu je hodnota odporu krokosvoriek do skratu 0,0000ohmu, avšak niekedy pri priemernom zapojení sa dostaneme až na hodnoty 0,0010-0,0030ohmu, ktoré treba vždy odpočítať od nameraného výsledku.

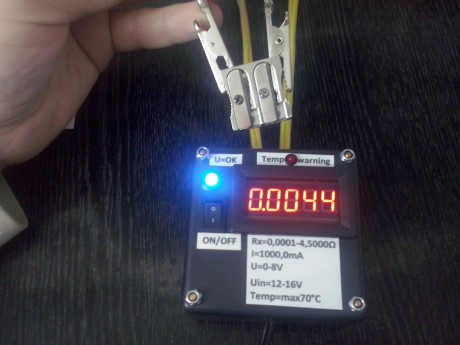

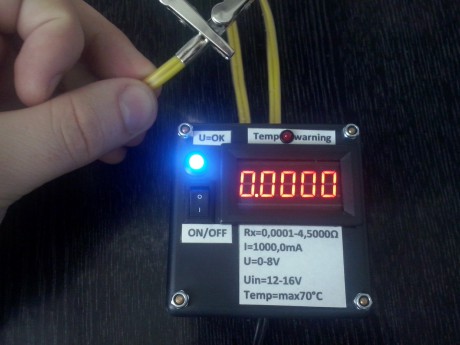

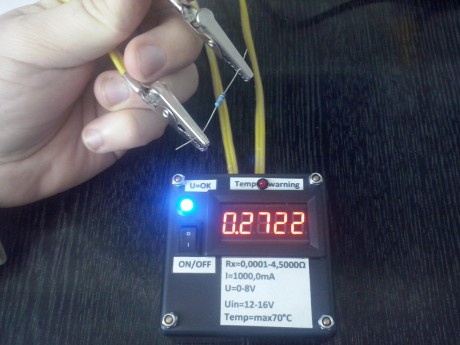

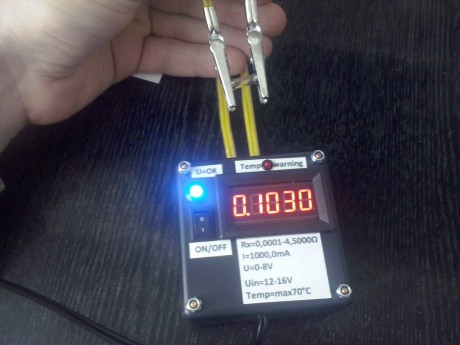

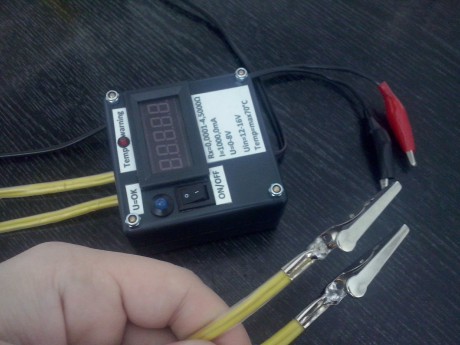

Zariadenie má aj možnosť využitia ako samotného veľmi presného voltmetra v rozsahu 0,0001V-33,000V. Pripojíme napájanie, vypínač nechame v polohe 0 a na meracie krokosvorky pripojíme meracie napätie.

Všetko robíte na vlastné nebezpečie, autor neberie žiadnu zodpovednosť za prípadné ujmy na zdraví, živote či majetku.
