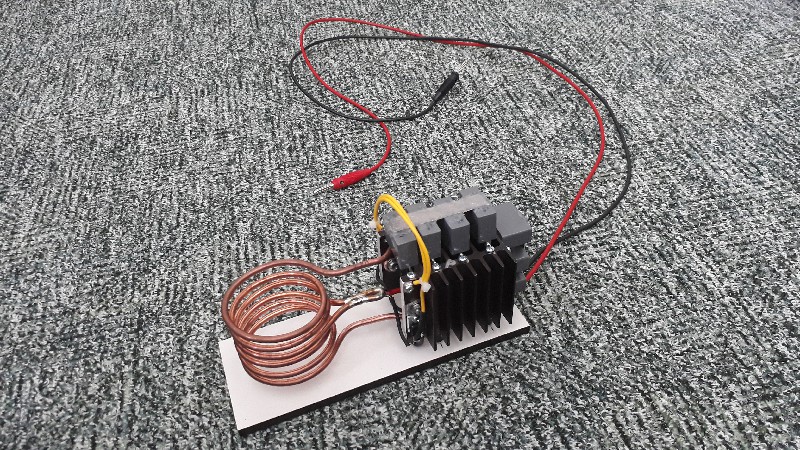

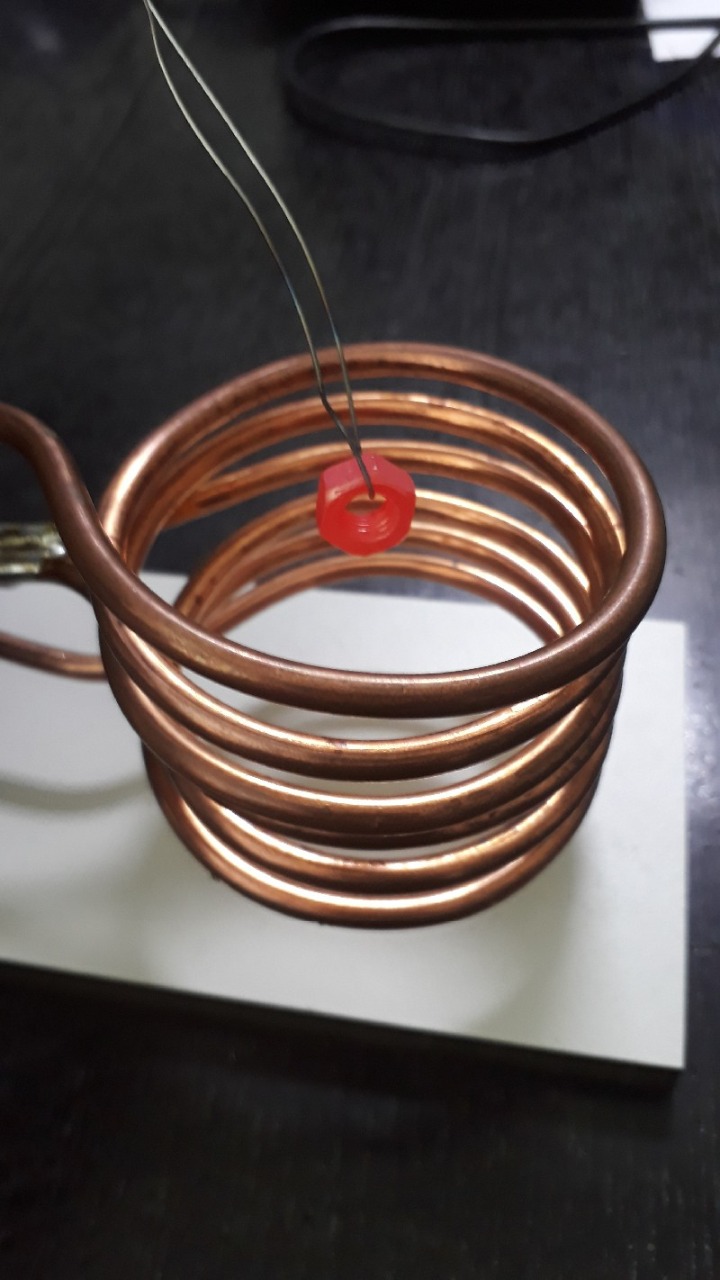

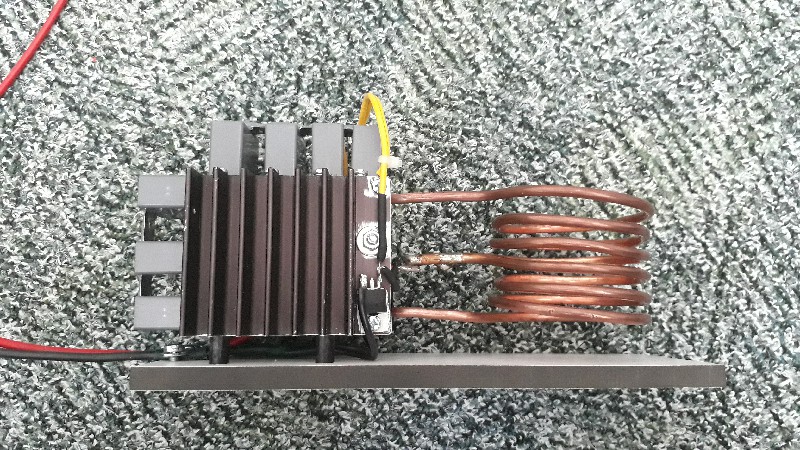

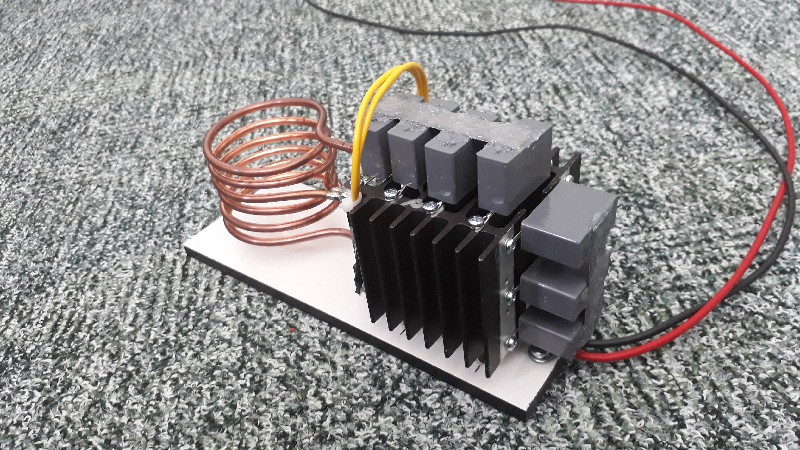

Ide o indukčný ohrievač novšieho prevedenia, ktorý vychádza s predošlej verzie electrikfredo.webnode.sk/products/indukcny-ohrievac-15v/ , prevedenie je spravené robustnejšie, estetickejšie a hlavne chladenie je pasívne, ktoré je schopné udržať teplotu komponentov (cievka, kondenzátory a mosfety) na rozumnej teplote aj v nepretržitej prevádzke. Cievka je vyrobená s plného medenného drôtu prierezu 16mm2 o priemere 60mm. Skladá sa s 3+3 závitov s odbočkou medzi nimi. Kondenzátory (7ks paralelne zapojených 0,33uF 1000V) boli použite typu MKP (predošla verzia mala MKS4), čo má za následok iba minimálne zahrievanie kondenzátorov počas prevádzky a tiež aj menší kľudový odber iba 1,9A pri 15V. Maximálny prúd sa pohybuje okolo 10A v závyslosti od veľkosti zohrievaného predmetu. Použité mosfety sú typu IRF3710, ktoré sú ako aj kondenzátory a cievka umiestnené na hlinikových profiloch, ktoré tvoria hlavné šasi celeho ohrievača. Následná vytvorená skupina komponentov je uchytená na teflónovej doske. Cela schéma zapojenia je nižšie.
Všetko robíte na vlastné nebezpečie, autor neberie žiadnu zodpovednosť za prípadné ujmy na zdraví, živote či majetku.
Pre lepšiu kvalitu obrázka, je potrebné schému uložiť a následne si ju otvoriť.
