Zdroj vysokého napätia 45KV

Zdroj vysokého napätia 45KV

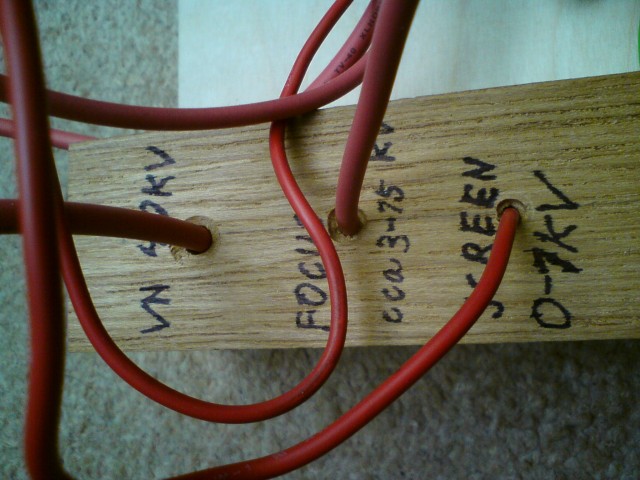

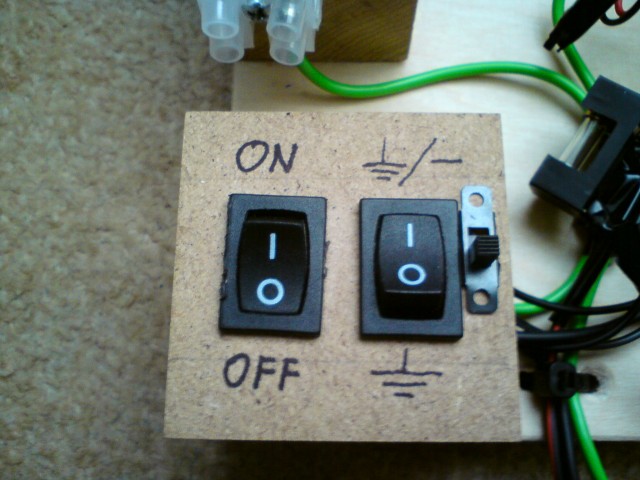

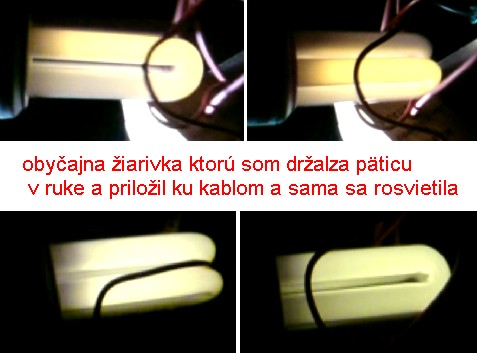

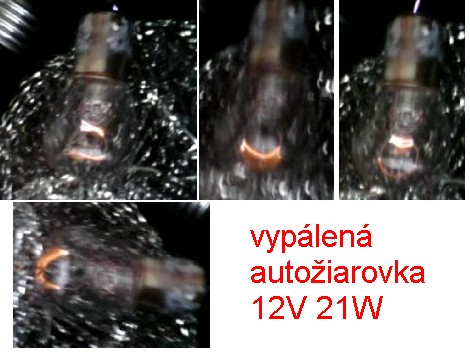

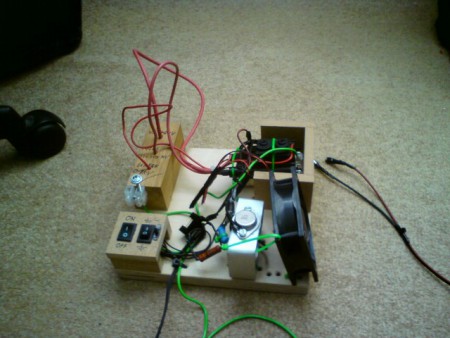

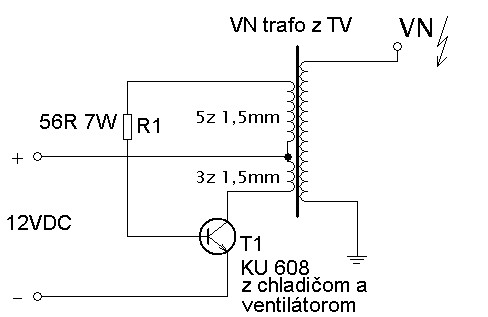

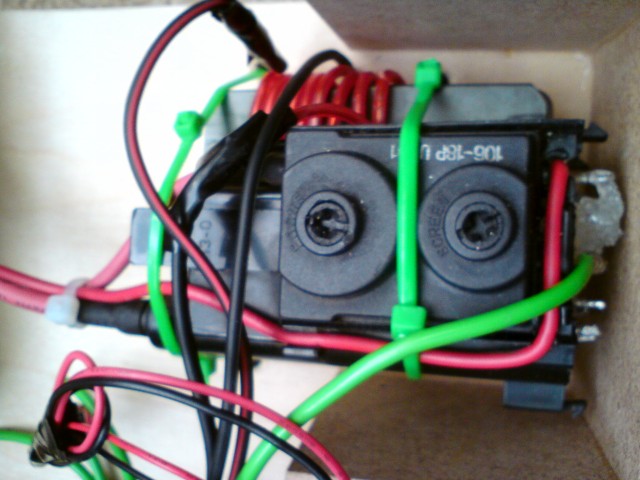

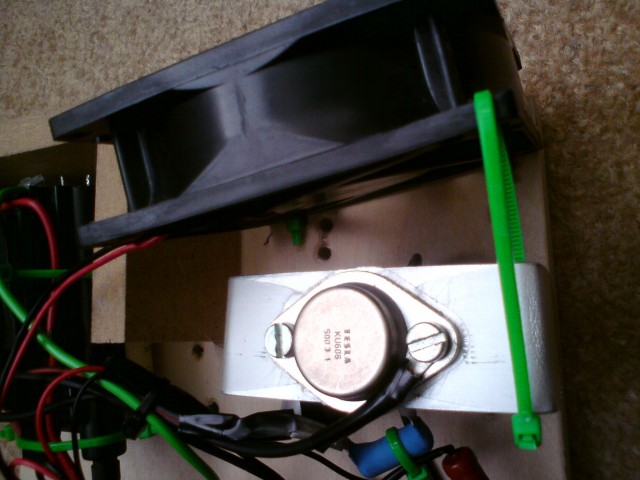

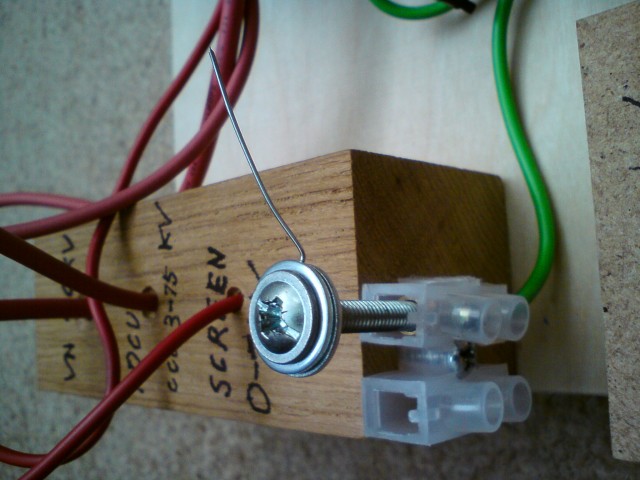

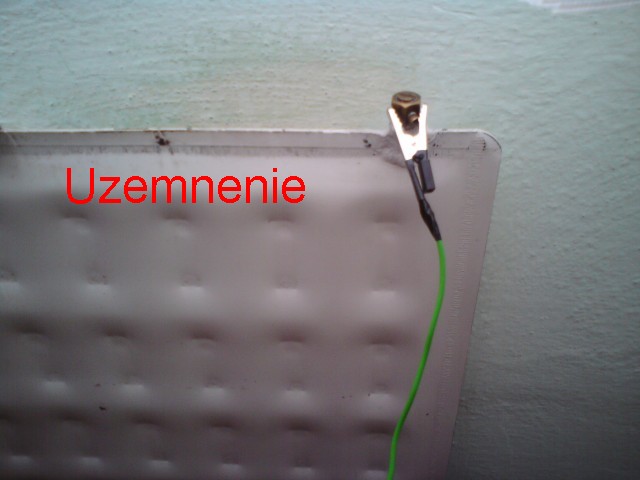

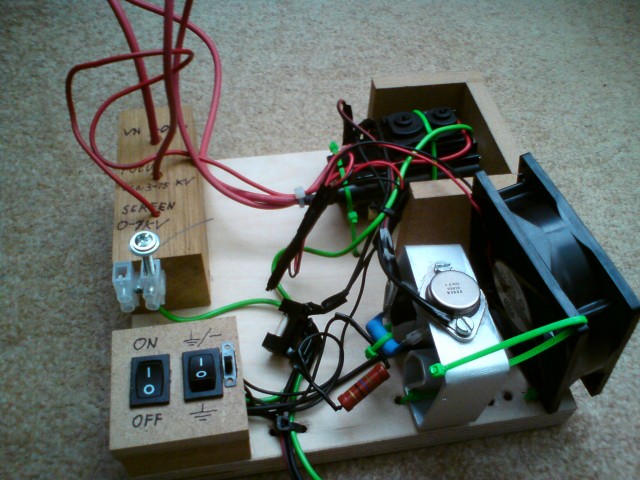

Toto je zdroj vysokého napätie 45 000V ,ktorý je zostrojený z televízneho trafa a silného tranzistora. Neodporúčam ho robiť neskúseným, lebo dokáže ľahko a rýchlo zabiť!!! Tranzistor som prišroboval na hlinikový chladič a za chladič som postavil ventilátor. Dole je aj schéma, ale len hlavná, zapojenie ventilátora a regulácia ventilátora tam nieje. Tento zdroj by mal byť uzemnený najlepšie na radiátor alebo vodovodné železné trubky, v žiadnom prípade nie na kolík v zásuvke!!! Pri tom napätí 45 000V si treba dávať veľký pozor na vzdialenosť káblov od seba, izoláciu a hlavne vzdialenosť rúk a častí tela od zdroja a jeho častí. V schéme čo sú dve vynutia prvé 5závitové a druhé 3 závitové  sú z izolovaného drôtu o priemere 1,5mm a sú navinuté okolo feritovej časti. Uzemňovací koniec trafka nájdeme, tím že celú schému zapojíme a pripojíme na 12V, ďalej najhrubším káblom, ktorý ide z trafa beháme okolo spodných kontaktov a pri ktorom to najviac iskrí ten je uzemňovací. Trafko si môžeme zohnať buď zo starého čiernobielého TV te dávaju len 25 000V a nemajú usmerňovacú diódu (takže z ních sa dajú vyrábať aj plazmové gule zo žiarovky) alebo z farebného TV kde trafko dáva 45 000V a majú v sebe zaliatu usmerňovacú diodu. Ja som zvolil z farebného a preto tam mám až 3 hrubé káble čo idu z trafka. Na najhrubšom je 45000V na tenšom okolo 3000-15000V a na najtenšom do 1000V, tieto dva tenšie káble sa dajú regulovať potenciometrami na boku trafka. Napájať tento zdroj môžete aj nižšími napätiami alebo aj vyžšími ako je 12V len si musíte dávať pozor, aby sa niečo neprehrialo. Tak tiež môžete zmeniť odpor R1 v rozmezi 50-150ohmov tým aj riadíme odber prúdu, ktorý sa môže pohybovať od 2A až do 6A pri skrate. Za kvalitu fotiek sa ospravedlňujem sú robené z videa. V prípade záujmu pošlem E-mailom video.



Všetko robíte na vlastné nebezpečie, autor neberie žiadnu zodpovednosť za prípadné ujmy na zdraví, živote či majetku.
