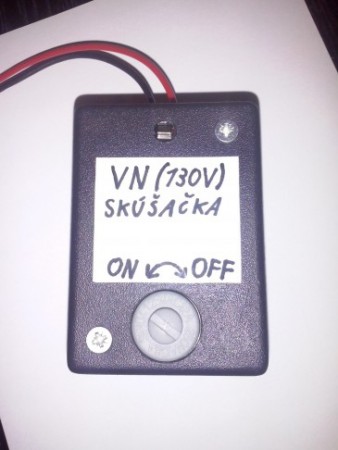

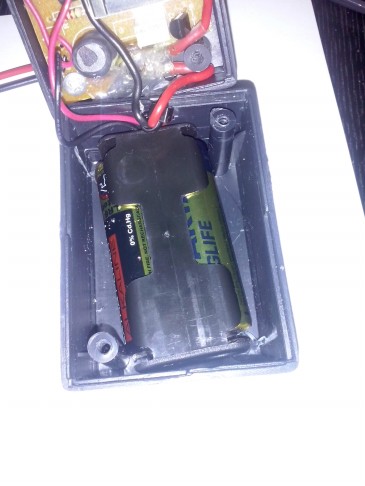

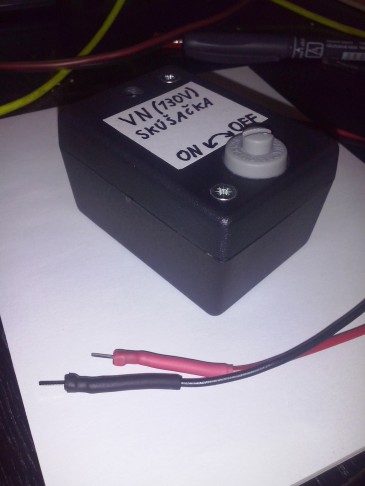

Skúšačka "VN" mojej stavby má skúšobne napätie na prázdno 130V. Prúd do skratu cez tlejivku dáva 0,2mA. Je napájana dvomi batériami typu AA s ktorých odoberá na prázdno cca 20mA a pri skratovaní vývodov cca 140mA. Slúži na skúšanie vodivosti (tzv. "prepípanie"), ale pri veľkom napätí. Takéto niečo sa hodí pri skúšaní zenerových diod, záverneho napätia usmerňovacích diod, testovanie izolačných podložiek a podobne. Multimetre používajú napätie na test diod okolo 3V, čo môže niekedy ukázať klamlivé údaje,hlavne keď meraná súčiastka má veľké otváracie napätia prechodov.

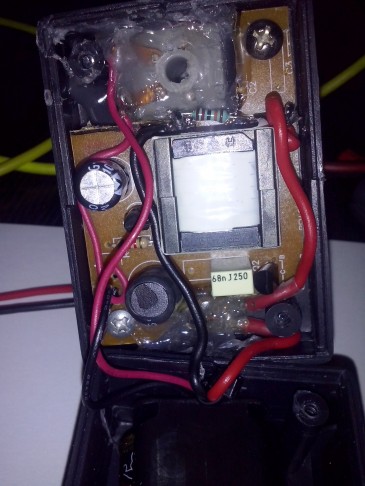

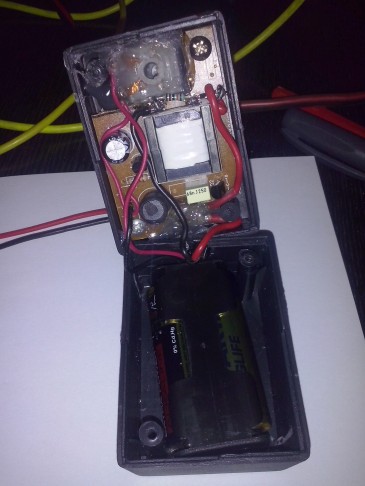

Moja skúšačka sa skladá s mäkkého zdroja veľkého napätia(vybratí zo skeneru, kde napájal UV trubice). Tento zdroj ma malý transformátor a teda na výstupe je striedavé napätie, preto som do série zaradil jednosmernú diodu, aby vzniklo jednosmerné pulzné napätie, ktoré ide cez tlejivku na merací koniec skúšačky a odtade sa vracia cez meraný objekt (vodivý) druhým meracím koncom do skúšačky a tak sa uzatvára obvod. Pokial teda konce pripojíme na vodivý objekt tak tlejivka sa naplne rozsvieti. Pokial nepripojíme k meracím koncom vodivý objekt tak tlejivka len slabučko svieti (pomocí indukovaného pola s transformátora) a teda indikujé zapnuty stav skúšačky.
Všetko robíte na vlastné nebezpečie, autor neberie žiadnu zodpovednosť za prípadné ujmy na zdraví, živote či majetku.

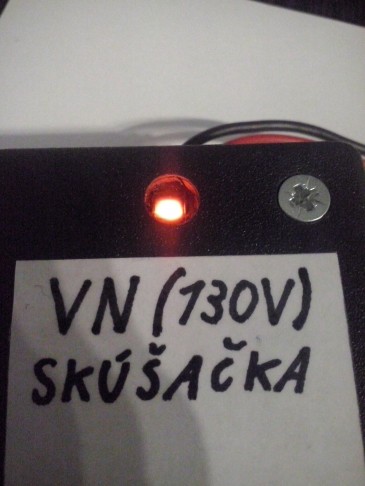

zapnuty stav-naprázdno:

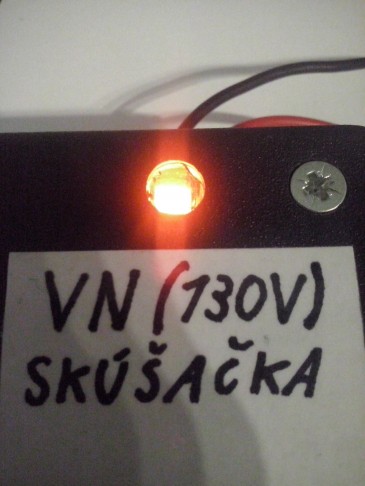

Indikácia vodivosti/skratu:

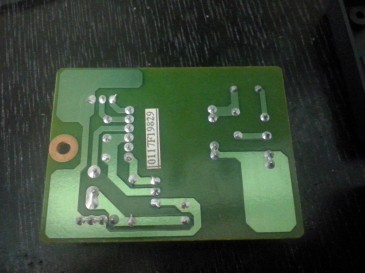

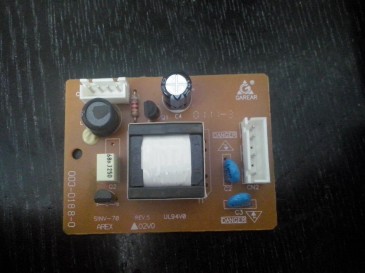

Pôvodný zdroj zo skeneru:
