Viacnásobný výkonový zdroj

Ide o zdroj zložení s 2 časti:

Prvá časť je ATX zdroj s PC o maximálnom výkone 550W, ktorý poskytuje vetvy:

12V 41A

5V 28A

3,3V 30A

-12V 0,8A

5V(usb) 3A

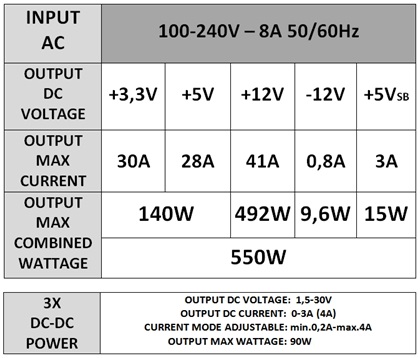

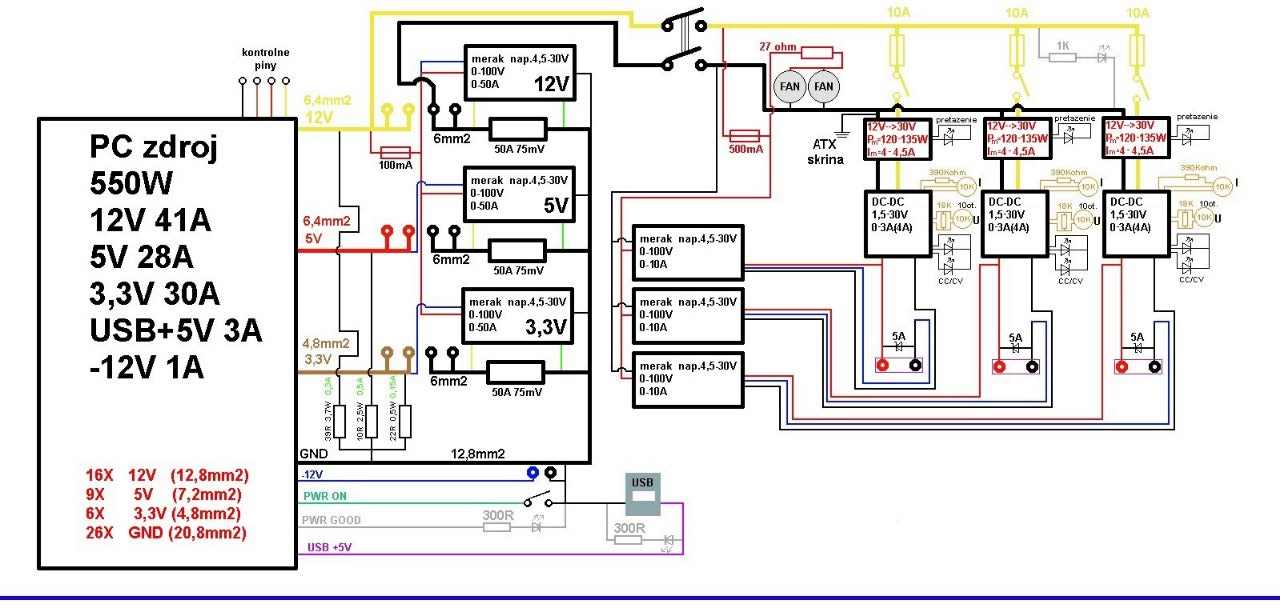

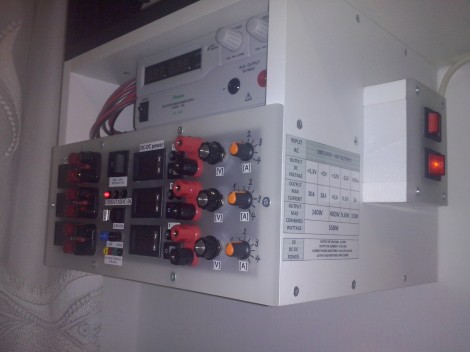

Vetvy je možné zaťažiť samostatne udanými prúdmi, alebo kombinovane podľa záťažovej tabuľky uvedenej nižšie vo fotke. Vetvy 12V/5V/3,3V majú každá vyvedené 2 plusové a dve mínusové zdierky a sú monitorované na nich napätia, a prúdy pomoci bočníkov umiestnených na mínusových vetvách voči zemi. Vetva -12V je vyvedená len jednou zdierkou a zemou. Vetva 5V (USB) je vyvedená na USB konektor, ktorá je aktívna aj bez samotného spustenia zdroja (postačuje dovedené prívodné sieťové napätie). Spustenie zdroja je robené cez spínač spojením signálneho kábliku „PWR ON“ na zem. Aby zdroj pri jednotlivých zaťaženiach vetví udržal napätia bez nejakého kolísania je k zdroju pridaná odporová záťaž o určitom výkone na každú vetvu zvlášť (vid. schéma). Tím sa docieli veľmi veľká stabilita napätí a tvrdosť vetví, dokonca medzi napätím naprázdno a napätím v plnej záťaži je len veľmi malý zanedbateľný pokles napätia (pri 12V vetve naprázdno 12,30V a pri prúde 30A napätie 12,20V). Je to takmer ideálny zdroj, ale to je hlavne spôsobené veľmi hrubými žilami (napr. zem 12,8mm2, viac v schéme). Tak tiež bočníky majú úbytok napätia len 60mV pri 50A a sú pripojené k digitálnym led ukazovateľom Volt/Ampér- metrom s rozsahmi 0-100V a 0-50A.

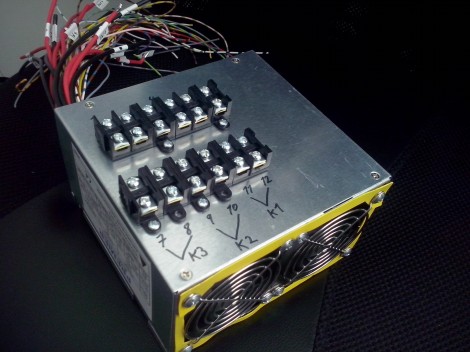

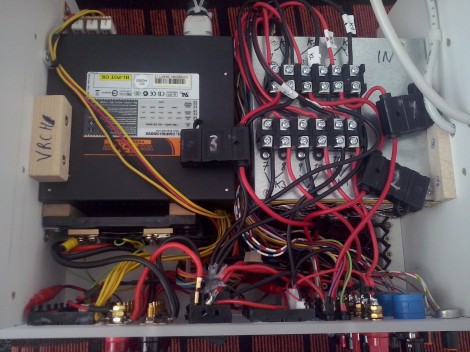

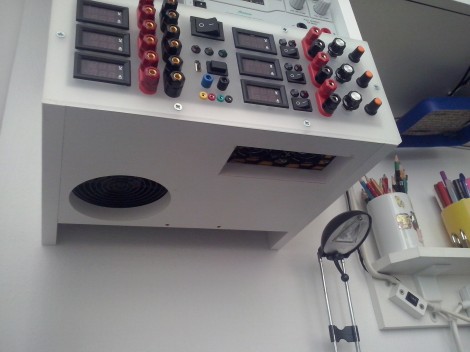

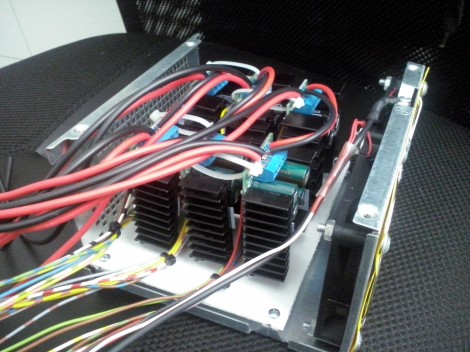

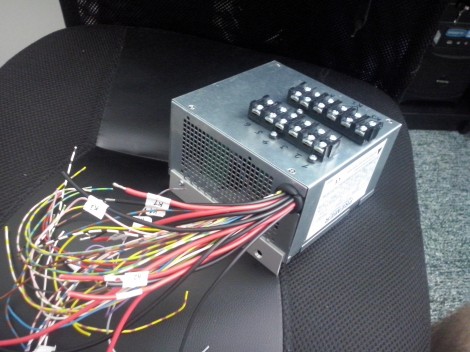

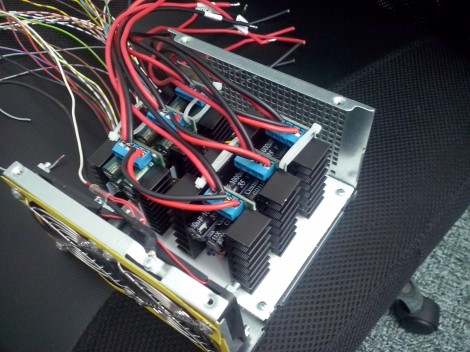

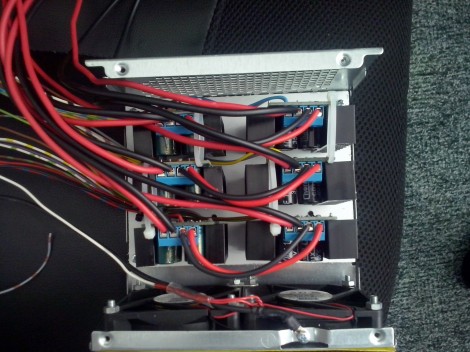

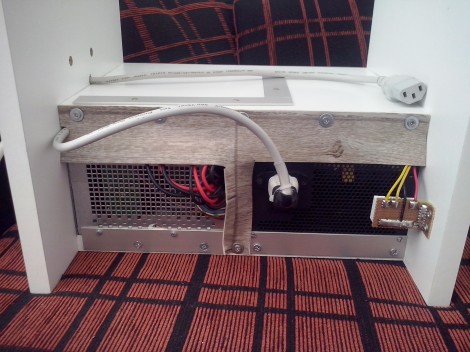

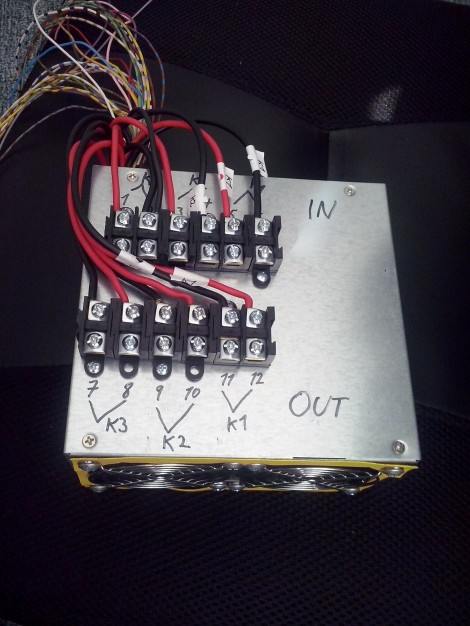

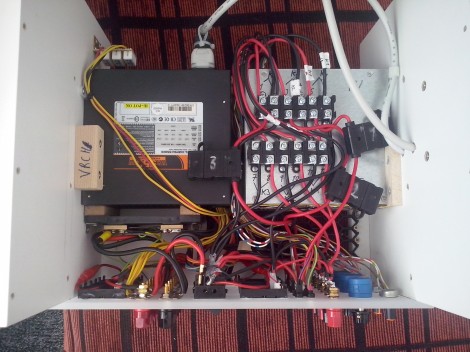

Druhá časť: je tvorená 6-timi DC-DC meničmi a celá je napájaná s 12V vetvy ATX zdroja. Má 3 jednotlivé kanály s reguláciou napätia a prúdu. Každý kanál ma 2 DC-DC meniče. Prvý DC-DC menič je booster (zvyšovač napätia) nastavený aby robil s 12V ATX vetvy 30V s obmedzením prúdu na 4-4,5A-pre prípad poruchy. Toto napätie vstupuje následne do druhého DC-DC meniču step down (znižovač napätia), ktorý ma výstup vyvedený na zdierky, nastavovanie napätia a prúdu je na ňom spravené potenciometrami, konkrétne nastavovanie napätia potenciometrom 10K s paralelným rezistorom 18K (najvhodnejšia hodnota pre cely rozsah potenciometra pre daný DC-DC menič), ktorý je 10 otáčkový pre jemné ladenie. "Prúdový" potenciometer má tiež 10K ale na jeden krajný vývod ma v serií pridaný rezistor s hodnotou 390K a to s dôvodu zníženia nastavovaného prúdu na požadovanú hodnotu (0-4A). Všetkých 6 DC-DC meničov je umiestnených v plechovej skrinke od ATX zdroja ktorá je riadne uzemnená, aby nemohli prenikať rušivé kmitavé signáli von zo zdroja. Predsa DC-DC meniče fungujú radovo v 50-300KHz. Tiež nesmie chýbať prúdenie vzduchu okolo DC-DC meničov s dôvodu chladenia. Konkrétne som to vyriešil s dvomi 70mm ventilátormi. Netreba sa zase moc obávať toho chladenia pretože DC-DC meniče majú účinnosť okolo 90%. Tak tiež výstupné zdierky s meničov sú monitorované Volt/Ampér- metrami s rozsahmi 0-100V 0-10A.

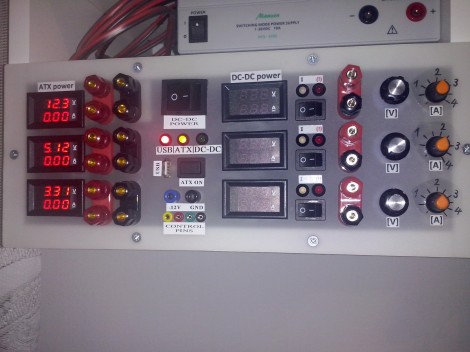

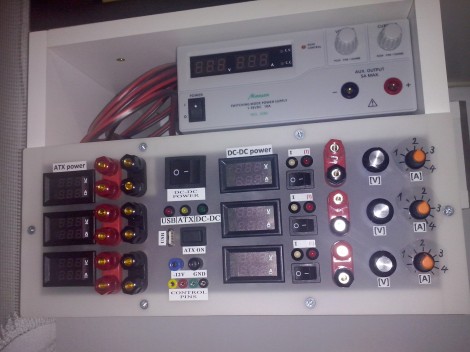

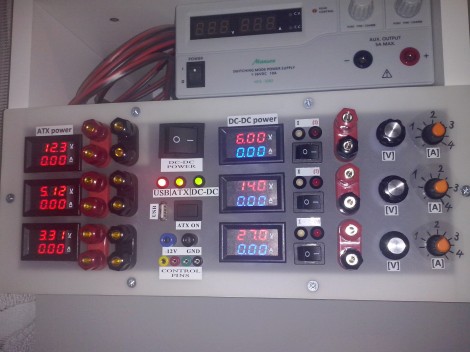

Celý systém ma 3 hlavné kontrolky:

Červená -prítomnosť napájania -USB napätie je aktívne

Žltá -ATX zdroj je spustený

Zelená -3 kanálový regulovateľný DC-DC meničový zdroj je zapnutý,

a každý kanál DC-DC zdroja má dve kontrolky:

Červená -preťaženie DC-DC zvyšovača napätia

Červená (mliečna) - zobrazuje prúdové zaťaženie výstupu.

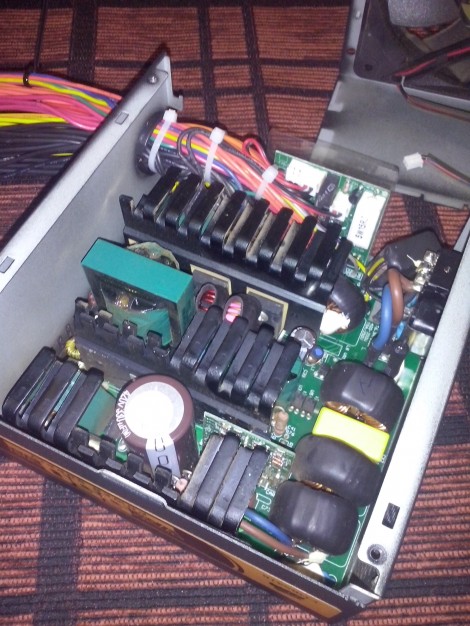

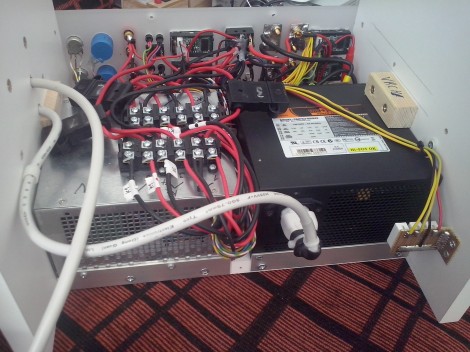

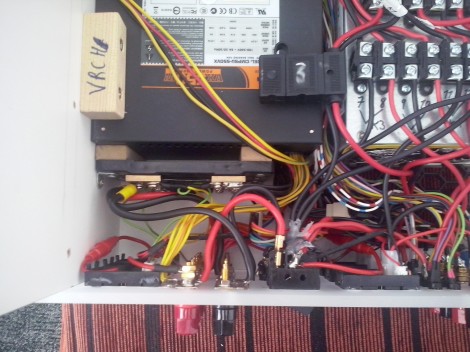

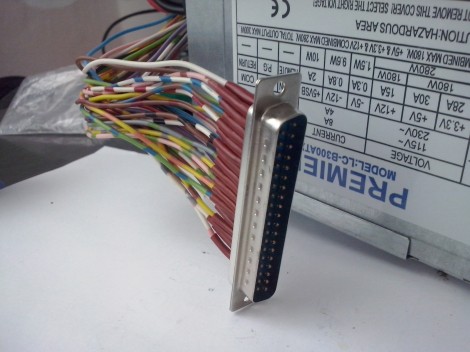

ATX zdroj nie je nijak vnútorne upravovaný od výroby, aj keď je pravda že ide o drahší model cca 95€ a je značky Corsair, čo je na ňom najpodstatnejšie je skratuvzdorný (pri skrate sa okamžite vypne) a okrem toho ma množstvo jednotlivých ochrán (prehriatie, preťaženie, podpätie, prepätie, atd.). Obsahuje aj teplotnú reguláciu ventilátora 120mm, teda je extrémne tichý. Pre kontrolu správnosti stabilizácie vetiev a meranie úbytkov na vedení vetiev som vyviedol priamo s dosky ATX kontrolne vodiče ukončené 2mm zdierkami.

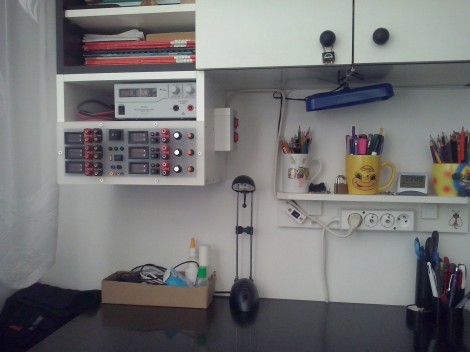

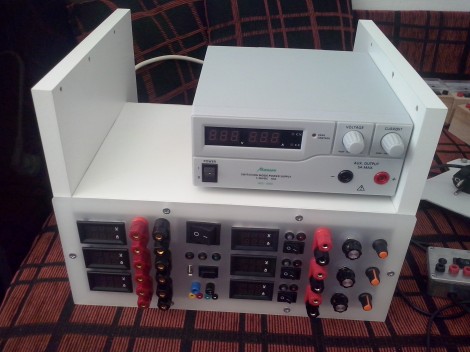

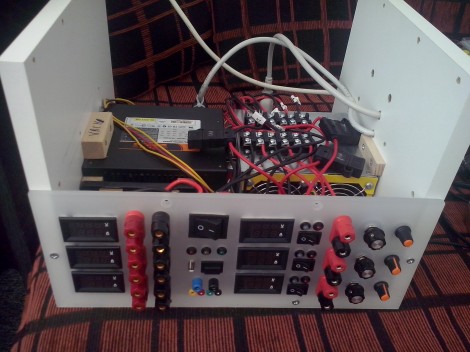

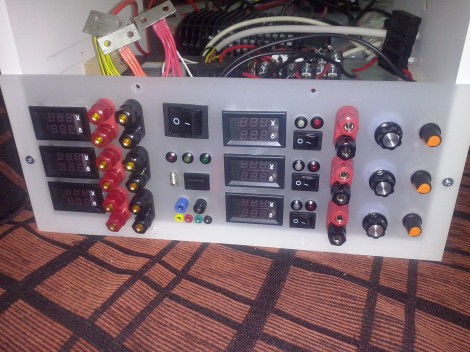

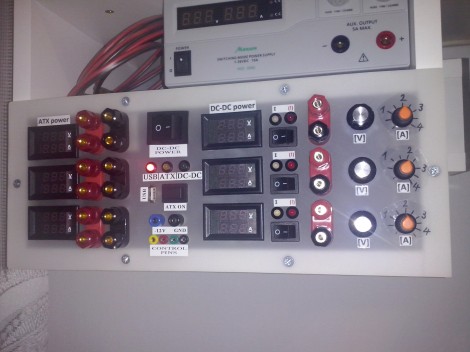

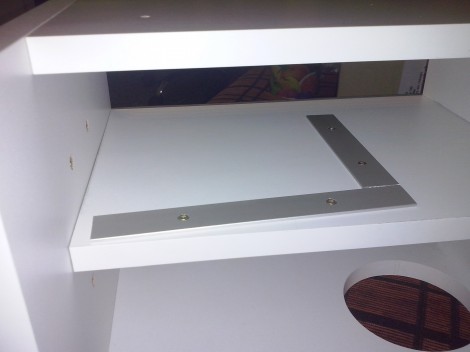

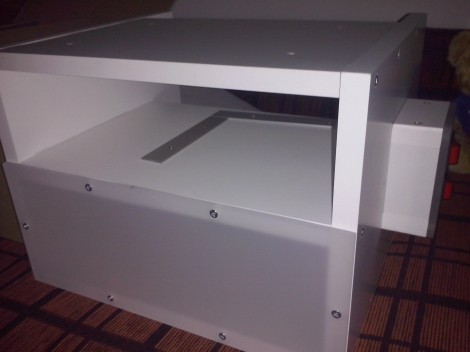

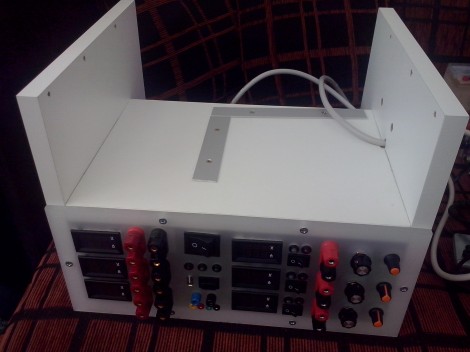

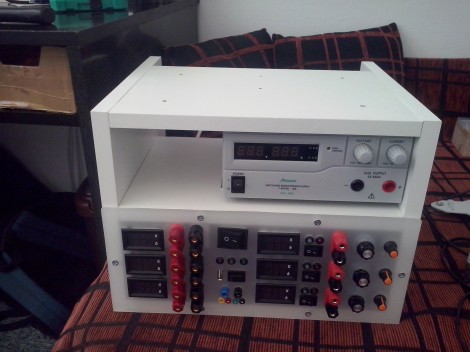

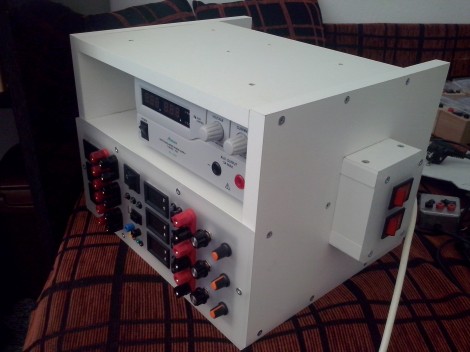

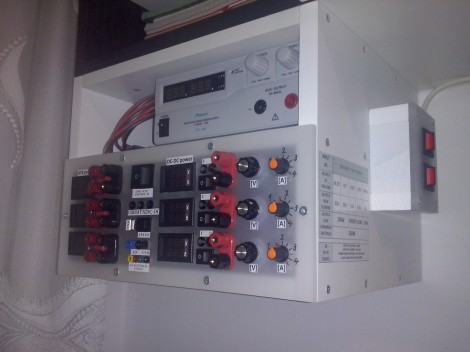

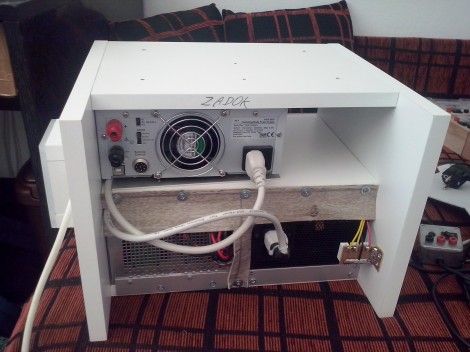

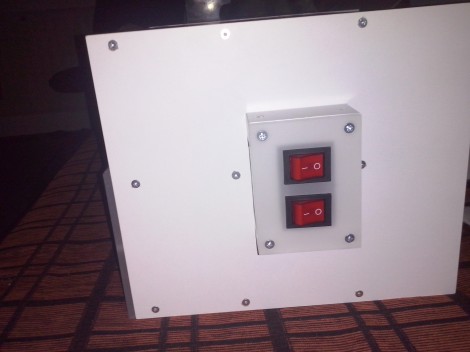

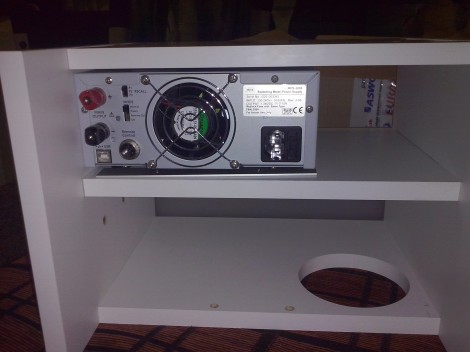

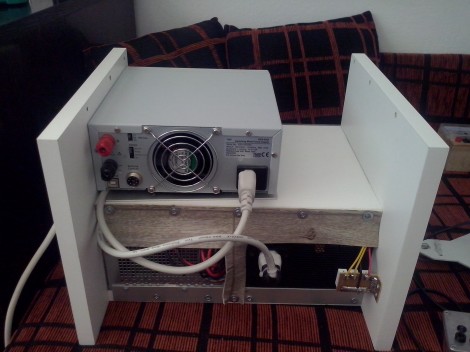

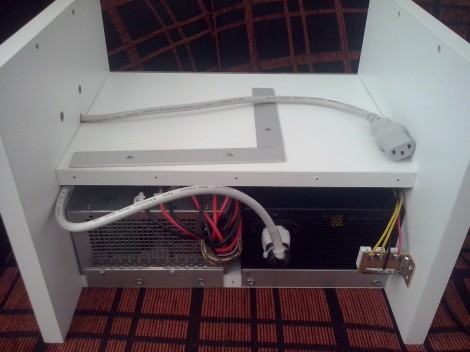

Celý tento zdroj je zapracovaný do drevenej skrinky s plexisklovým panelom osadeným všetkými ovládacími a indikačnými prvkami.

Všetko robíte na vlastné nebezpečie, autor neberie žiadnu zodpovednosť za prípadné ujmy na zdraví, živote či majetku.

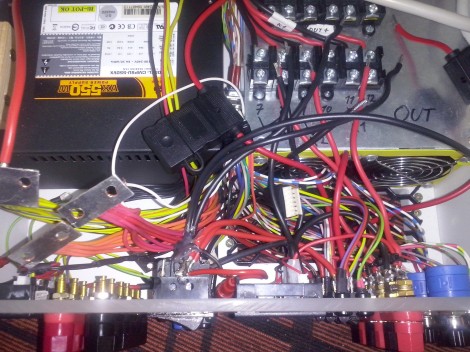

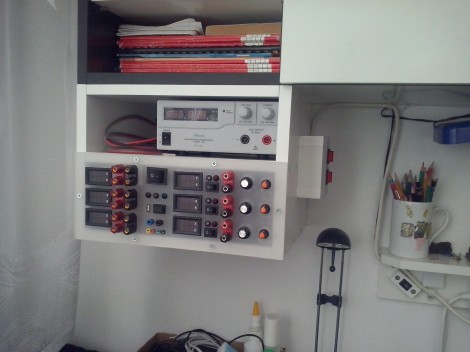

nejake foto:
