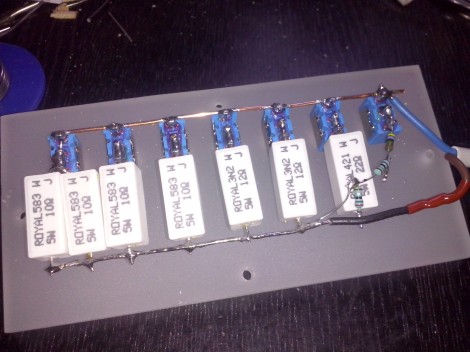

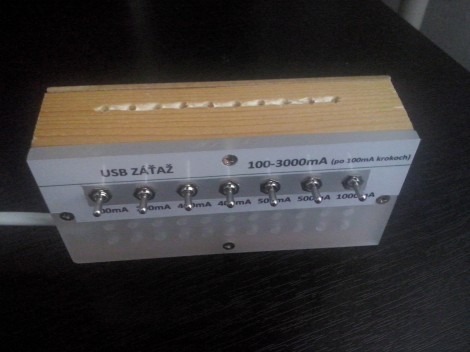

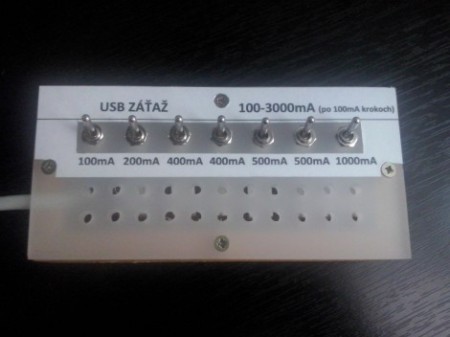

Takáto záťaž je potrebná pri testovaní USB nabíjačiek (pre mobily,tablety navigacie atd.), PC zdrojov a všeobecne USB portov. Dokážeme nastavovať odoberaný prúd od 100mA až po 3A po 100mA krokoch. Síce súčet všetkých prúdov na jednotlive vypínače je 3100mA, naväčší dosiahnutelný prúd je len 3000mA a to kvôli stratám vo vodičoch a prechodových odporoch na konektoroch pri tomto vysokom prúde. Ale aj tak, bežné malé nabíjačky dávaju 200-500mA, na mobily nabíjačky okolo 800mA a nabíjačky na tablety 2100mA a PC zdroje mávajú 3000mA na USB porty. Takže záťaž 3000mA bohate stačí. Skladá sa s dvoch linií +5V a GND, na ktoré sú pripojené paralelne vypínače s rezistormi. Je ich 7 a to s nasledovnými udajmi:
rezistor: prúd:
1. vypínač 47+2,7ohm 100mA
2. vypínač 22+2,7ohm 200mA
3. vypínač 12ohm 400mA
4. vypínač 12ohm 400mA
5. vypínač 10ohm 500mA
6. vypínač 10ohm 500mA
7. vypínač 2X10ohm paralelne 1000mA
Rezistory sú 5W okrem 47R a 2,7R ktore sú 0,6W.
Všetko robíte na vlastné nebezpečie, autor neberie žiadnu zodpovednosť za prípadné ujmy na zdraví, živote či majetku.

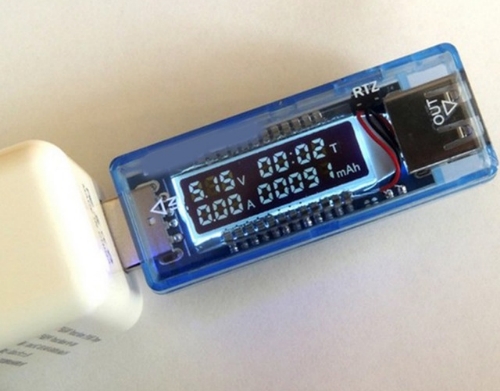

Vhodne je takúto záťaž pripájať cez USB voltmeter/ampérmeter pre merania a analízu zdrojov-nabíjačiek:
