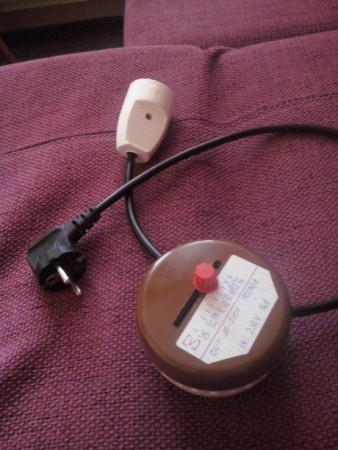

Triakový regulátor 30-230V 16A

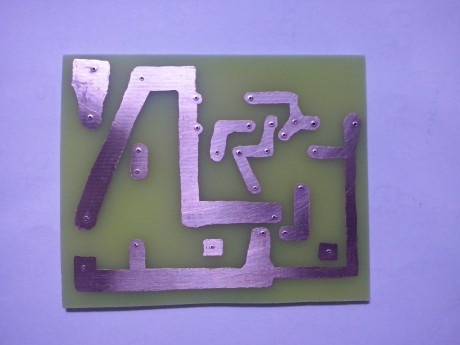

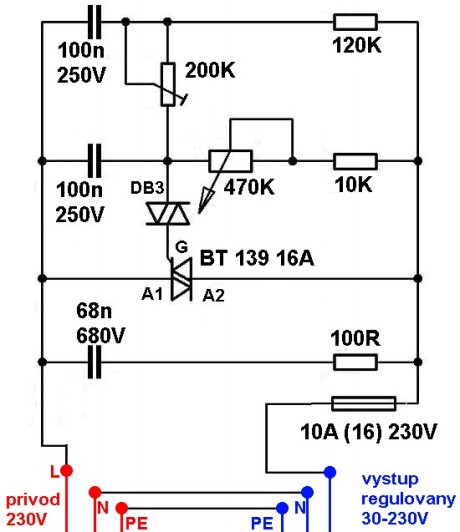

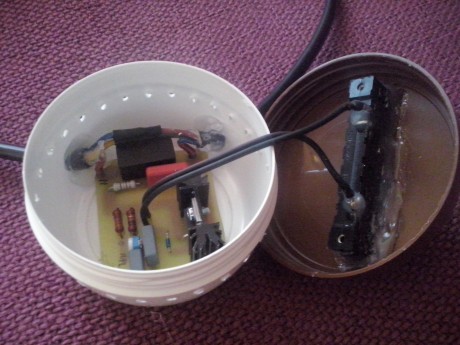

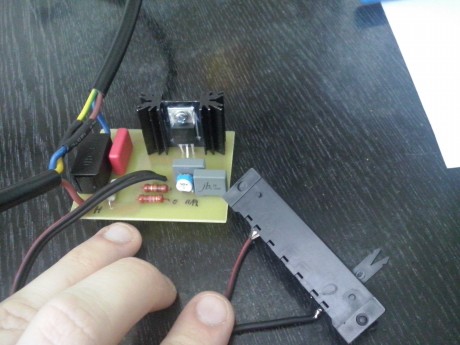

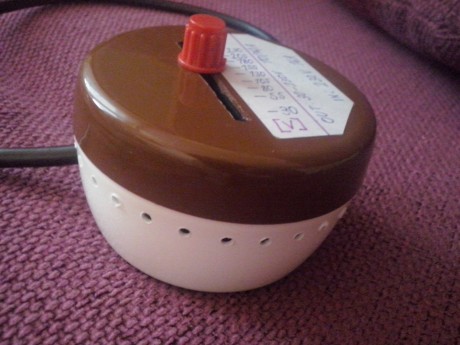

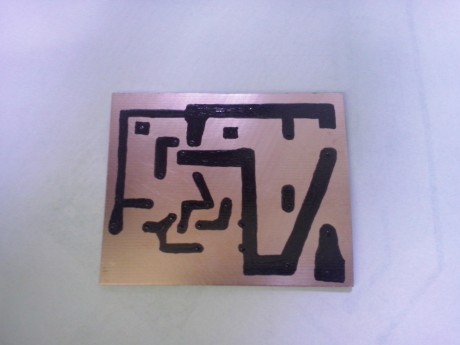

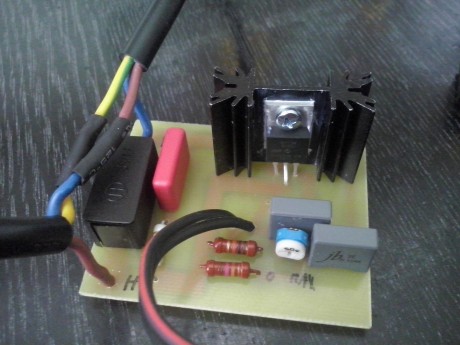

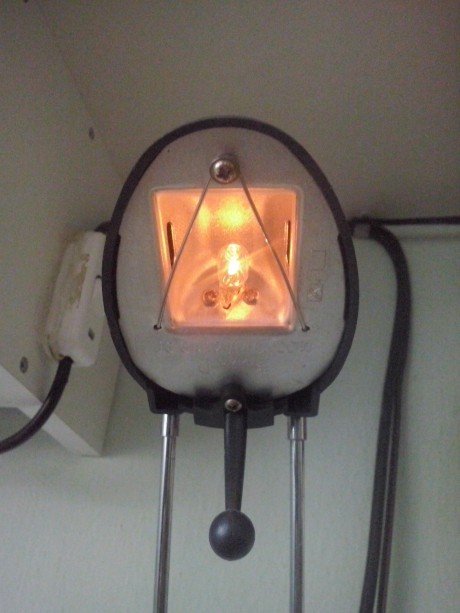

Tento triakový regulátor dokáže regulovať 230V striedavých v rozmedzi 30-230V a to pri prúde až 16A. Preto uvádzam v zátvorke tých 16A lebo poistku som zvolil 10A lebo aj tých 10A postačuje pre takmer všetký spotrebiče. Keby bolo potrebné regulovať až 16A tak stačí poistku vymenit za 16 ampérovu. Dajú sa s ním regulovat napr. výhrevné telesa,žiarovky,motory (nie kondenzátorove), transformátory a iné spotrebiče. Schéma zapojenia je dole, cesticky plošného spoja musia byť široké a dobre zaliate cínom pre vätčší prierez. Potenciometer môže byť otočný alebo posuvný, ale podmienkou je, že musí mať hriadeľku/bežec umelý. Ja som zvolil posuvný. Na triak primontujeme chladič a krabička musí byť vetraná. Pri práci si dávame pozor lebo pracujeme s obvodom ktorého napätie je nebezpečné.

(Až ste si všimli, že mám spojené vodiče prívodu/výstupu s inakšou farbou tak to je tým, že výrobca vo výrobe zamenil farby v prívodnej šnúre, čo sa zdá ako nonsens)

Všetko robíte na vlastné nebezpečie, autor neberie žiadnu zodpovednosť za prípadné ujmy na zdraví, živote či majetku.
