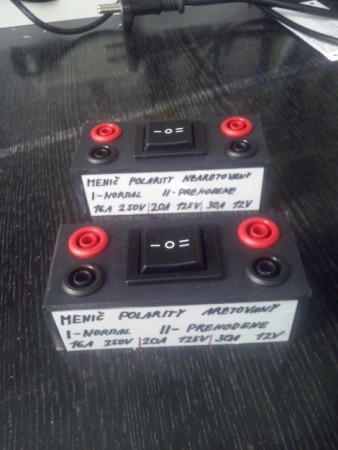

Ručný menič polarity

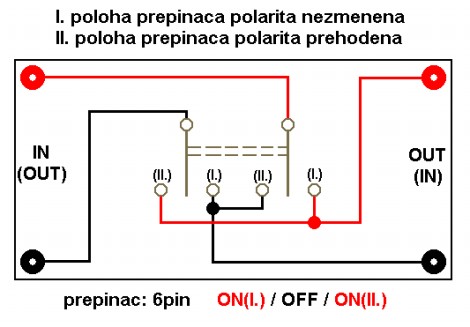

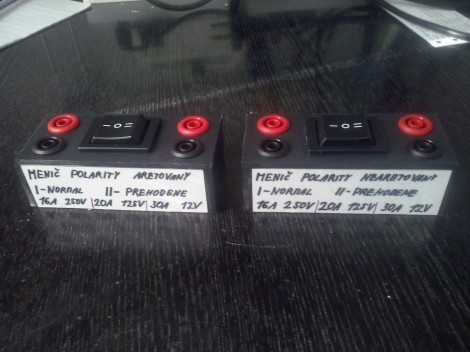

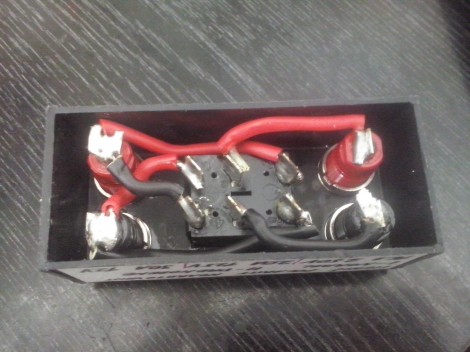

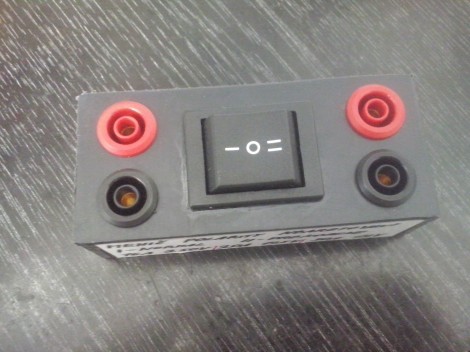

Ide o jednoduché zariadenie s prepínačom (vypínačom) s polohami ON/OFF/ON, ktorý má 6pinov a može byť aretovaný alebo nearetovaný. Ja som si vyrobil obe verzie (aj aretovaný-pre dlhodobejšie testovanie s určitou polaritou, aj nearetovaný-napr. pre testovanie motorčekov centrálného zamykania áut). Vstup a výstup som urobil pomoci zdierok na banániky (vstup a výstup sú navzájom zameniteľné). Spominaný prepínač som zvolil na taký "lepší" prúd 16A pri 250V (pri 12V až 30A). Vodiče na prepojenie prepínača a zdierok sú 2,5mm2. Prepínač má polohy I/0/II. Polohu I som zvolil bezozmeny polarity a poloha II mení polaritu naopak.

Všetko robíte na vlastné nebezpečie, autor neberie žiadnu zodpovednosť za prípadné ujmy na zdraví, živote či majetku.
