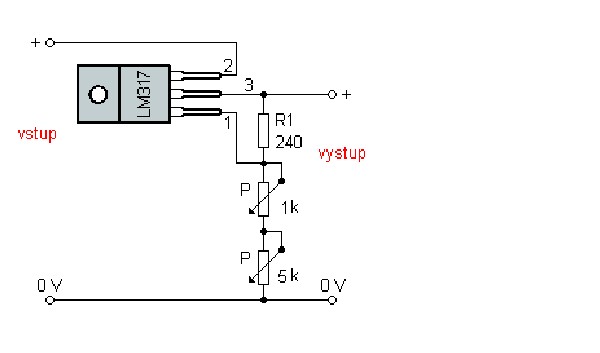

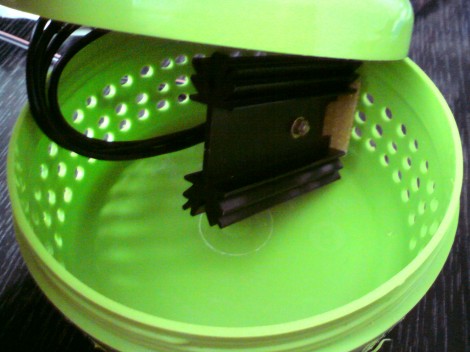

Toto je regulátor napätia, ktorý reguluje napätie v rozmedzi 1,27V-32V. Jeho základom je LM317. Hlavná výhoda je, že môže byť napajaný napätím cca od 3V do 36V a taktiež môže sa výstup skratovať pokiaľ je dobré chladené LM317. Vždy aké je potrebné maximálné výstupne napätie, tak k nemu treba pripočítať 1,27V, a také je minimálne napájacie napätie. Píše sa, že LM317 dokáže dávať 1,5A, ale ja som meral a regulátor dokázal dať do skratu 2,72A. Takýto regulátor napätia je asi najjednoduchší aký sa dá zostrojiť. Len hlavné je k LM317 dať dobrý chladič.

Všetko robíte na vlastné nebezpečie, autor neberie žiadnu zodpovednosť za prípadné ujmy na zdraví, živote či majetku.

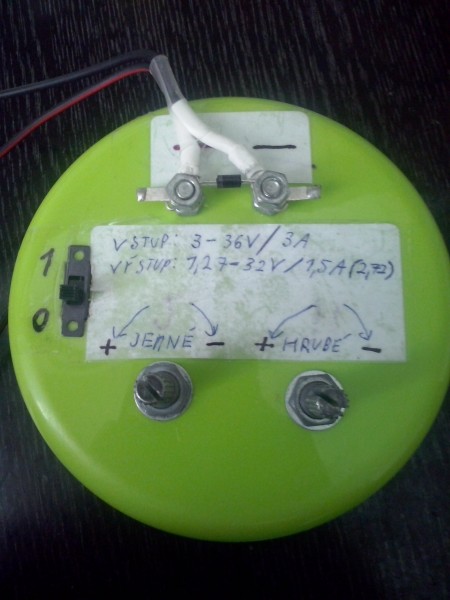

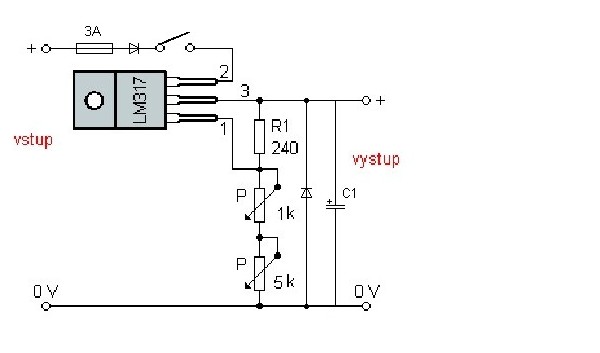

Po ďalšich úpravach:

doplnene:

-poistka na prívod

-jednosmerna dioda na prívod proti prepolovaniu

-vypínac na prívode kvôli rýchlejšiemu odpojovaniu napätia

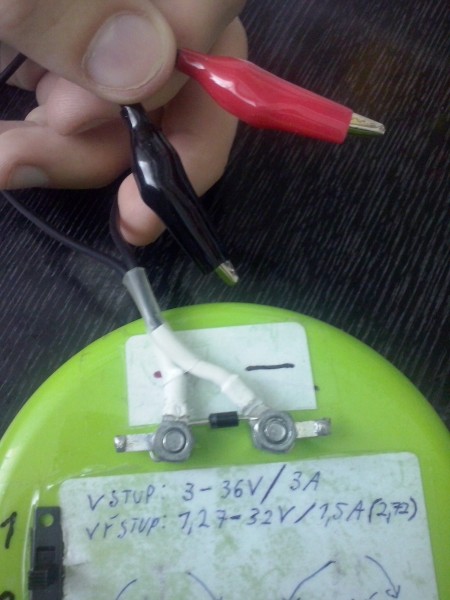

-plôšky na výstupe pre pripevnenie krokosvoriek

-vodiče na výstupe ukončene krokosvorkami

-jednosmerna dióda na výstupe, ale otočená proti napätiu

-kondenzátor C1 na výstupe, ktorý by mal byť aspoň na 40V a kapacita je okolo 470-2200uF
