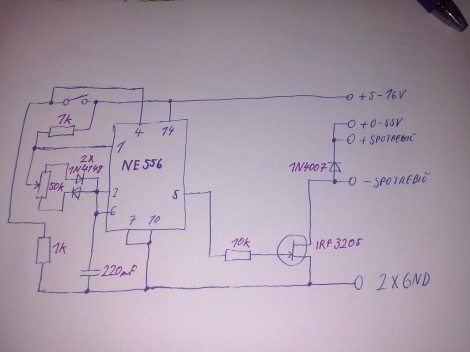

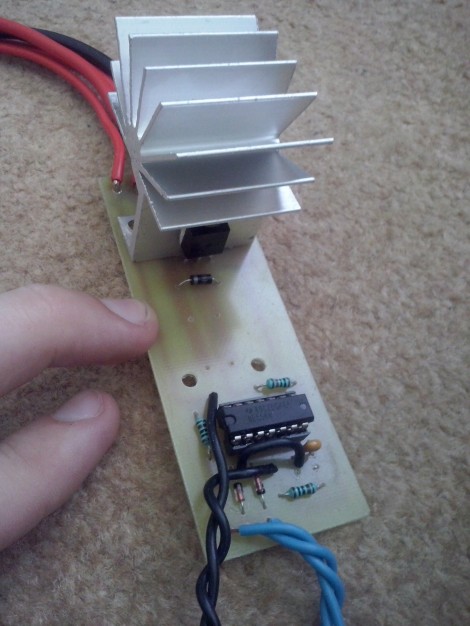

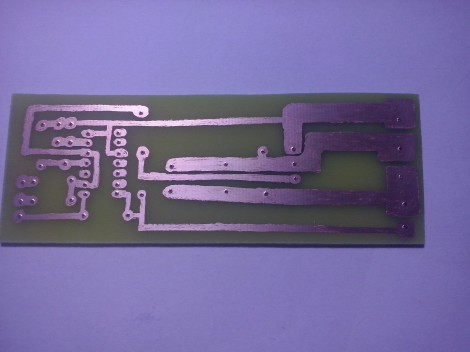

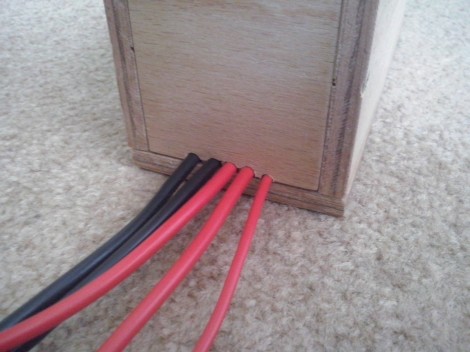

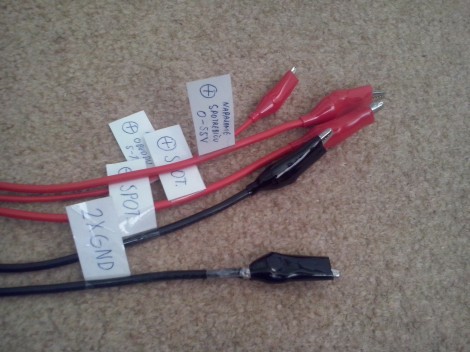

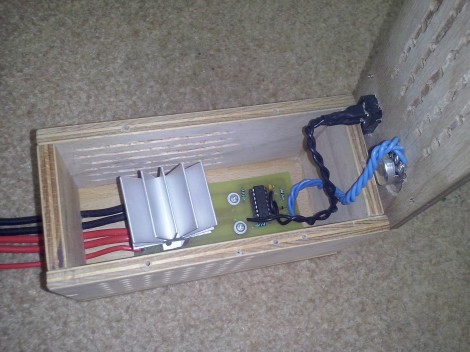

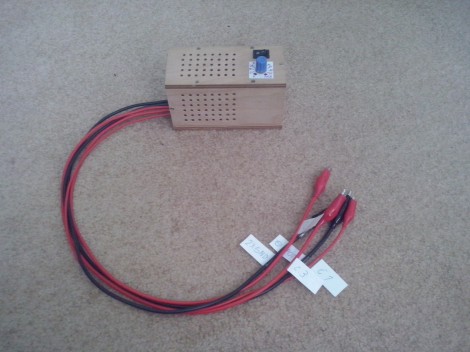

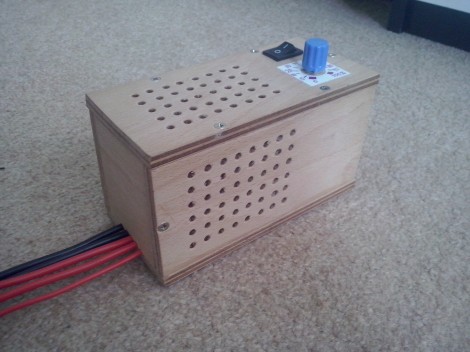

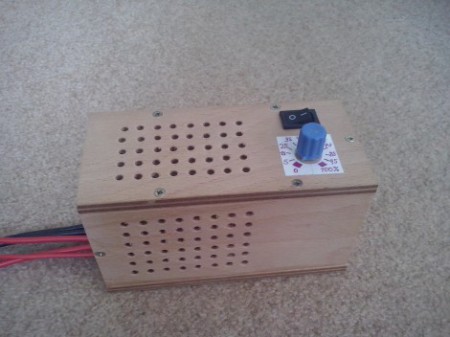

Toto je PWM regulátor niekedy nazývani "bezstratovy regulátor", ale úplne bezstratovy zas nie je. Pracuje na princípe zapínania a vypínania napájania spotrebiča pri frekvencií 100-400Hz a mení sa výkon spotrebiča zmenou striedy (čas zopnutia/čas vypnutia). Striedu meníme lineárnym potenciometrom 50K. Má využitie na reguláciu elektro motorov, žiaroviek, tepelných telies a podobne. Chladič som zvolil taký, aby sa moc N-FET nezahrieval a dokázal odvádzať tých cca 30W tepla. Riadiaci obvod napájam napätím 5-16V (podľa NE556) a spinaný obvod (teda spotrebič ktorého prúd tečie cez N-FET) je možné napájať od 0-55V. Oby dve napájania majú spoločné mínus (GND) ,ale taktiež je možné použiť len jedno napájanie (zdroj). Preto sú navrhnuté 2 napájania, keby chceme spotrebič napájať vätčším napätím ako by zniesla NE556-ka (16V), alebo menším napätím pri akom by NE556-ka nepracovala (pod 5V). Stanovil som si že maximálny prúd bude 60A a podľa toho som robil hrúbku cestičiek na DPS a následne pridal riadnú vrstvu cínu. Vodiče som zvolil 4mm2 čo je dosť na hrane pri 60A. Schéma zapojenia je dole.

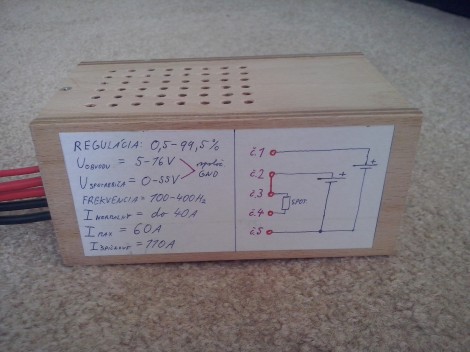

Technické údaje:
napätie riadiaceho obvodu: 5-16V (podla NE556)
napätie spínaného obvodu: 0-55V
max spínany prúd: 60A (tepelná strana na N-FETE 28,8W)
špičkovy prúd: 110A (neodporuča sa)
frekvencia spínania: 100-400Hz (kondenzátor NE556-ky je 220nF)
regulácia výkonu: 0,5-99,5%
spínanie: N-FET IRF3205 (110A 55V 200W R0=0,008ohm)
Všetko robíte na vlastné nebezpečie, autor neberie žiadnu zodpovednosť za prípadné ujmy na zdraví, živote či majetku.
