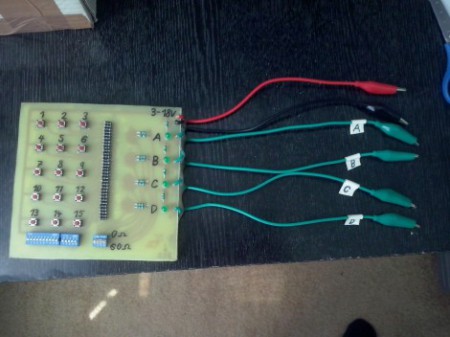

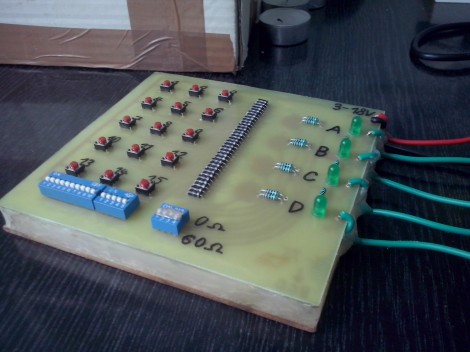

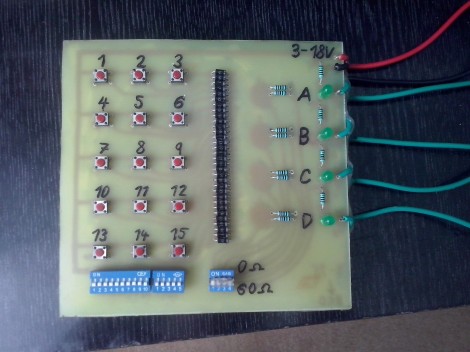

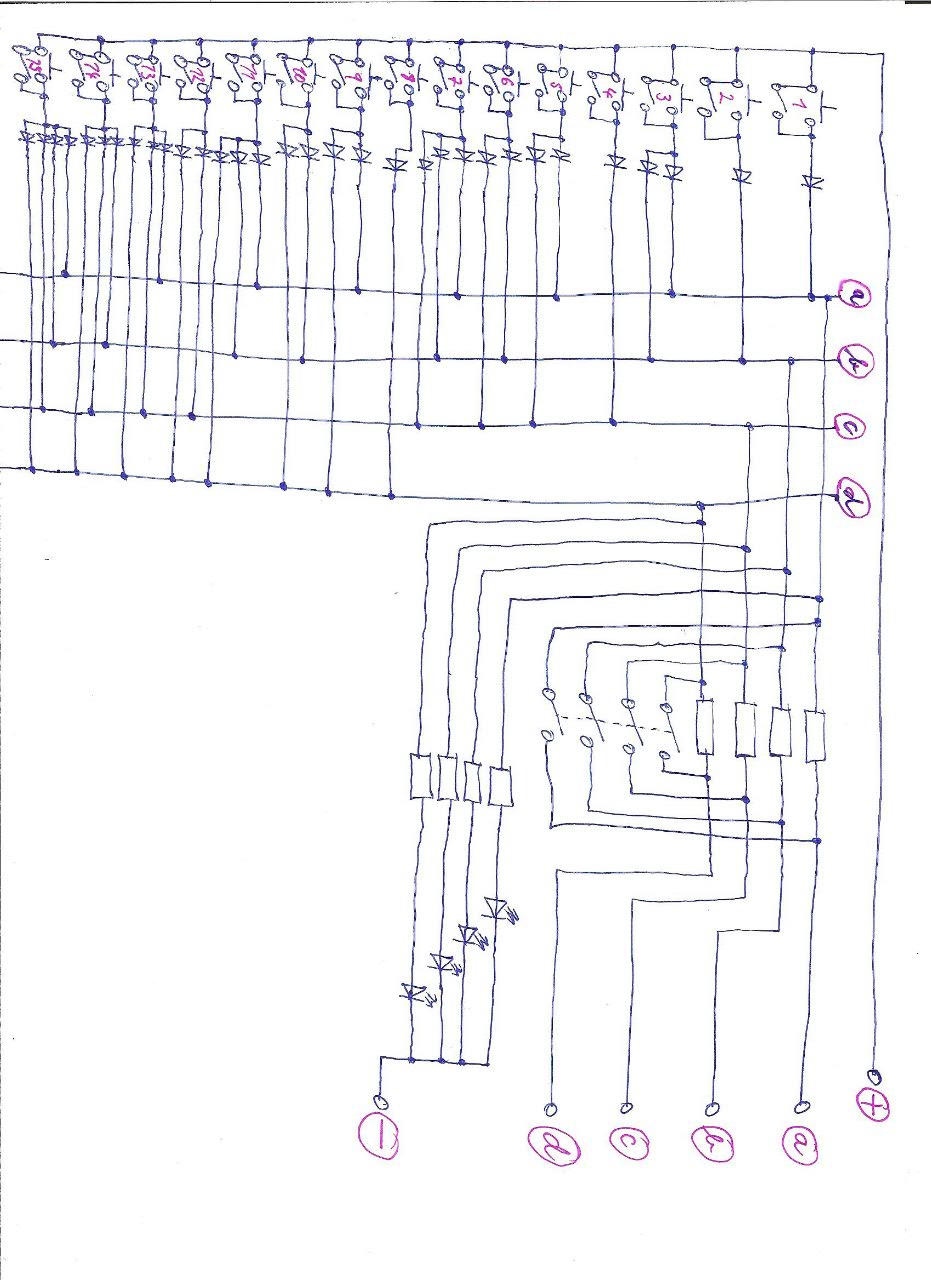

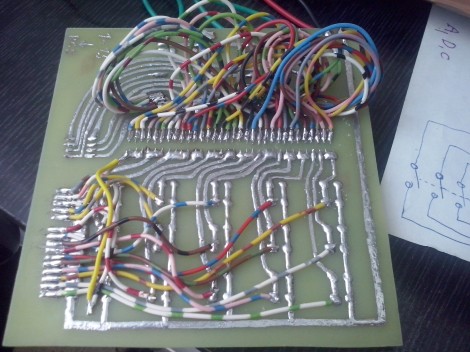

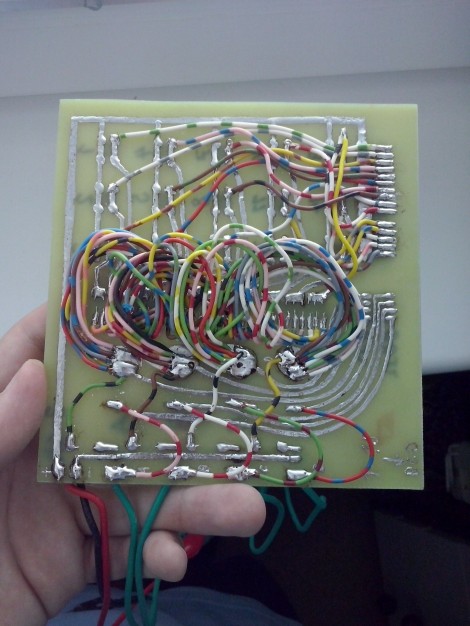

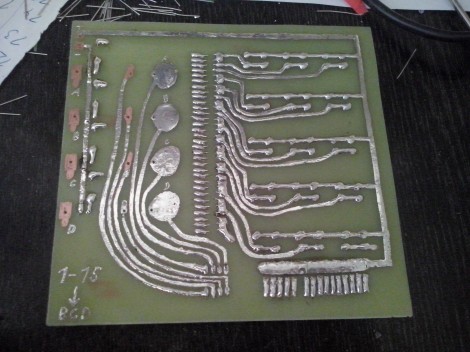

Tento prevodník prevádza s desiatkovej sústavy na kód BCD pomoci jednosmerných diód (je ich 32). Nie je to nič komplikované. Skladá sa ako aj s tlačítiek, tak aj s posuvných mikro spínačov na programovanie paralelne spojených s tlačítkami. Sú pridané 4 led diody na indikáciu výstupov v "jednotke". Ledky majú ochranné rezistory 750ohm. Výstupy majú na sebe 2 paralelne zapojené rezistory s hodnotou 120ohm 0,6W (dva kvôli tepelnej strate,lebo slúžia ako protiskratová ochrana). Na tieto rezistory sú paralelne pripojené spínače (jeden spínač na jeden vystup-dvojicu rezistorov), aby sa dali vyradit rezistory s obvodu keby je to potrebné. Obvod je možné napájať podľa potreby napätím 3-18V. Je nutné počítať s úbytkom napätia na diode, teda výstupné napätie je nižšie o 0,6V ako napájacie, prípadne ešte máme úbytok napätia na rezistoroch, ak sú zaradené do obvodu. Niekto by povedal, že šak 32 diód netreba, postači ich niekoľko, ale ja som ich naročky dal 32 aby som dosiahol že úbytok napätia bude iba 0,6V a nie viac (teda prúd na jednom výstupe ide vždy len cez jednu diodu). Schéma zapojenia je dole (POZOR: asi sa celá nezobrazuje na obrazovke lebo je velká kvôli čitatelnosti, ale stačí ju uložiť a už bude ako JPG celá).
