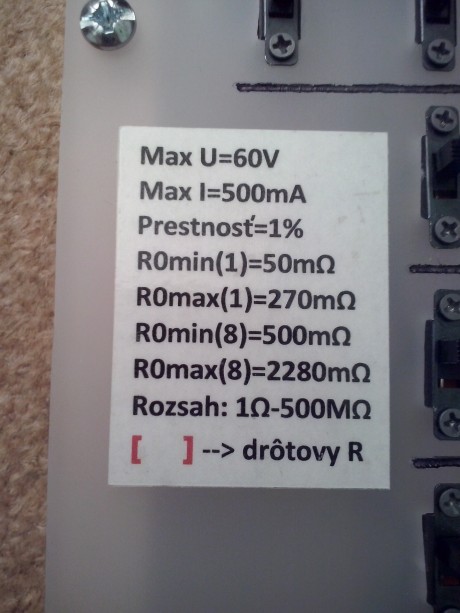

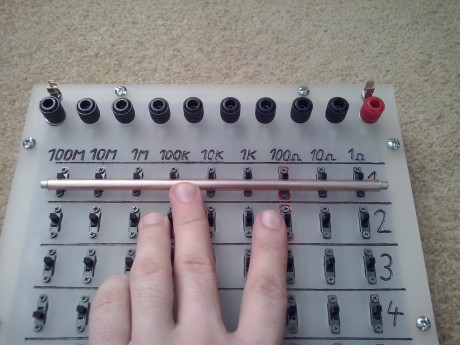

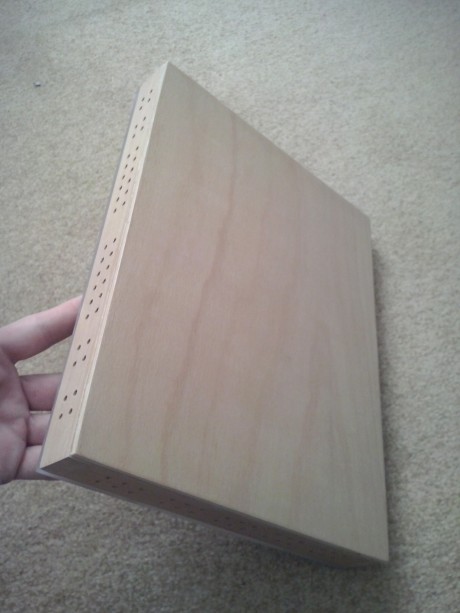

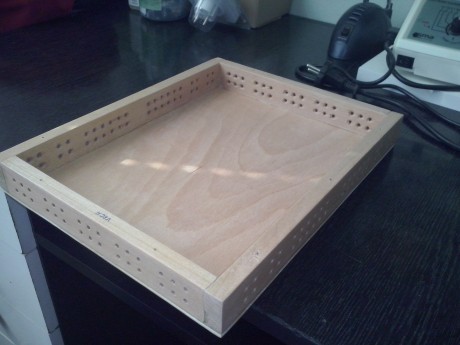

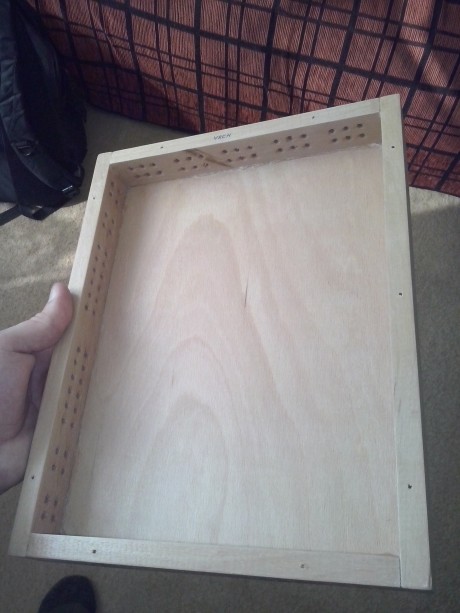

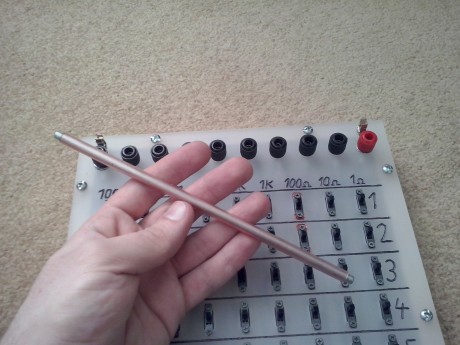

Táto odporová dekáda je robená pomoci zapojenia rezistorov určitých hodnôt do série, ktoré sú skratované vypínačmi. Ktorý rezistor chceme zaradit do obvodu tak jeho vypínač vypneme. Medzi určitými radmi hodnôt rezistorov su zdierky zapojene. Rady sú tvorené 1Ω,10Ω,100Ω,1KΩ,10KΩ,100KΩ,1MΩ,10MΩ a 100MΩ rezistormi. Rezistory su tvorené, zapájané a stavané podla výpočtov, viď subor nižšie. Taktiež v súbore su uvedené odchylky,výkonová zatažitelnosť a teda aj max napätie a max prúd. Tiež je tam uvedený R0 (odpor zopnutých vypínačov v serií), označujem ho ako min(jaky som nameral) a max (aký výrobca udáva maximalný odpor). V zátvorkách uvádzam na koľko radov to je počítané. Prestnosť je 1% na všetkých rezistoroch a na celej kaskáde sú 2 rezistory drôtové ostatné sú metalizované. Ako základná doska bolo použité matné plexisklo hrúbky 4mm. Tyčka v držiaku slúži na rýchle zopnutie všetkých výpínačov (teda vyradenie všetkých rezistorov pre dalšie meranie) a kontrolu vypínačov. Krabička je z drevenných líšt šírky 3cm a sú prevŕtané 4mm vrtákom pre dobré chladenie rezistorov. Spodok je z preglejky a všetko je lakované. Potlač je spravená so spájkovačkou a centrofixkou.
Všetko potrebné pre porozumenie a stavbu je v tomto súbore:
Všetko robíte na vlastné nebezpečie, autor neberie žiadnu zodpovednosť za prípadné ujmy na zdraví, živote či majetku.

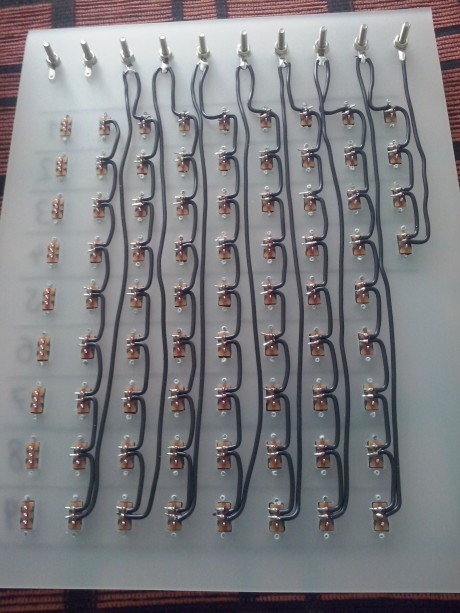

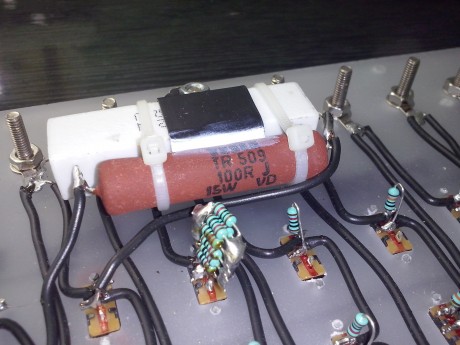

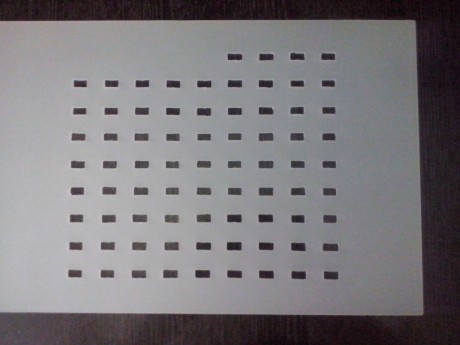

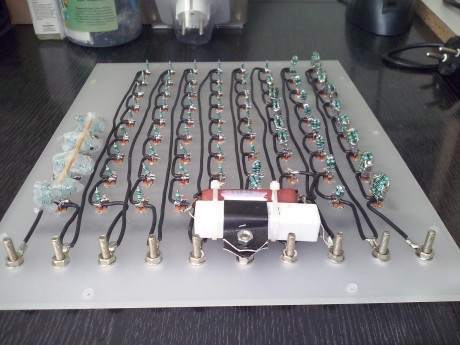

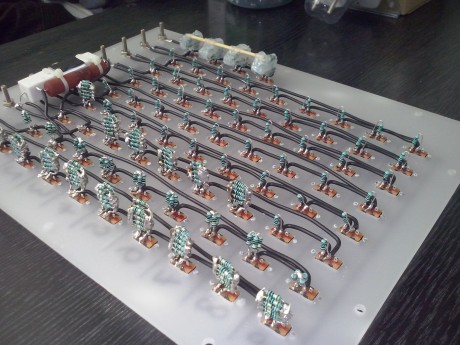

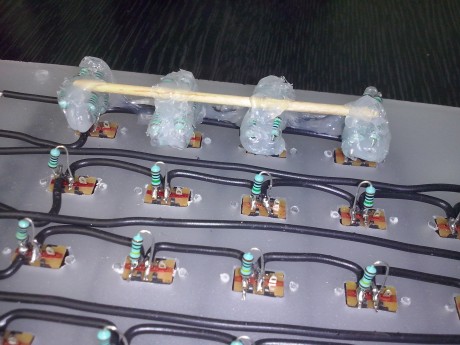

Z výroby foto:

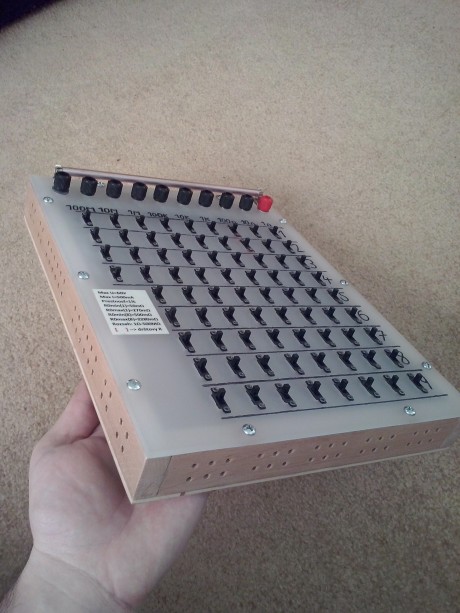

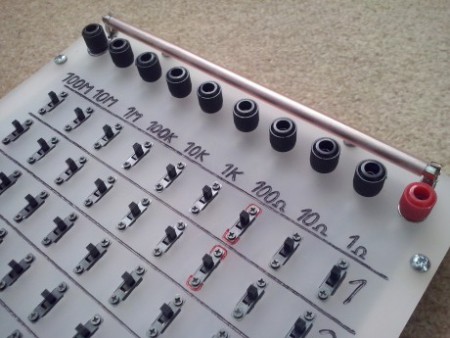

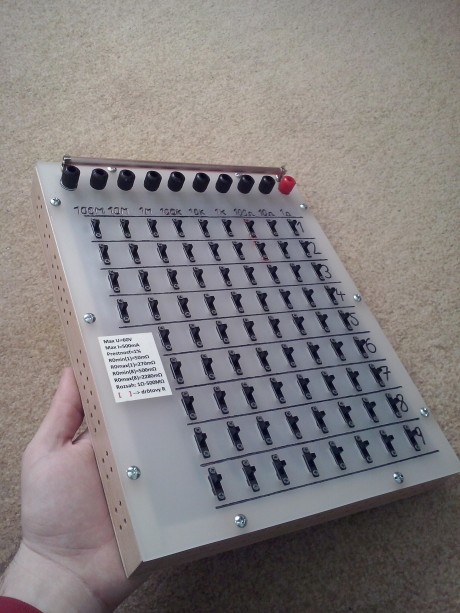

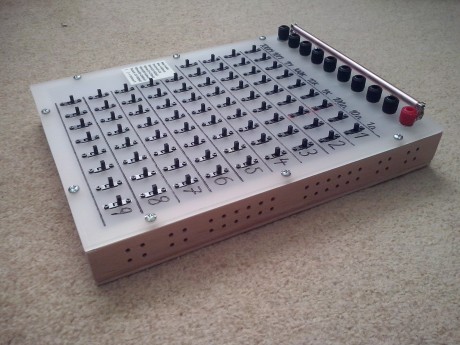

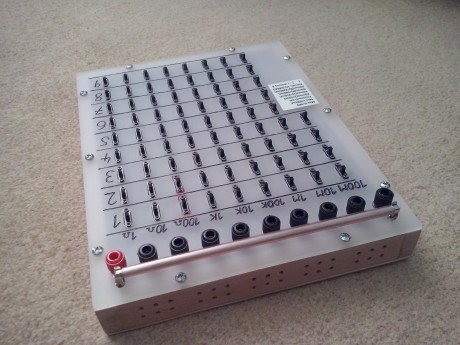

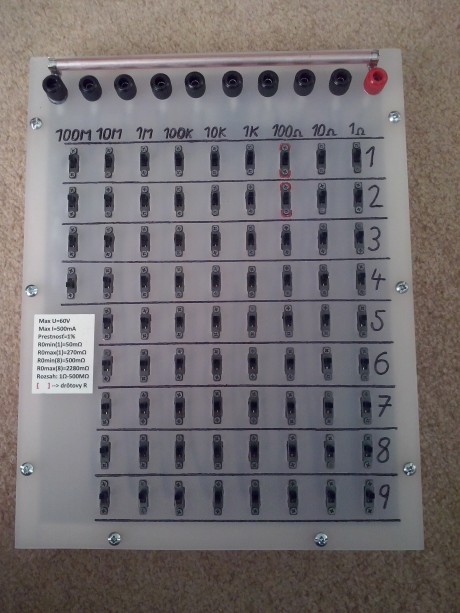

Hotova dekáda:
