Mini Teslov transformátor

Zhotovil som to podľa: https://danyk.cz/tesla_mk.html

Napájaci zdroj som použil z televízneho VN trafa (electrikfredo.webnode.sk/products/zdroj-vysokeho-napatie-45kv/)

a kondenzátor je domácej výroby z alobalu a hrubého igelitu s kapacitou 6,75nF a potom som ho vymenil s kapacitou 1,7nF tým som dosiahol omnoho lepšie výsledky.

Všetko robíte na vlastné nebezpečie, autor neberie žiadnu zodpovednosť za prípadné ujmy na zdraví, živote či majetku.

kondenzátor 6,75 nF

sekundárna cievka namotaná drôtom 0,4mm

ešte len komponenty nezapojené

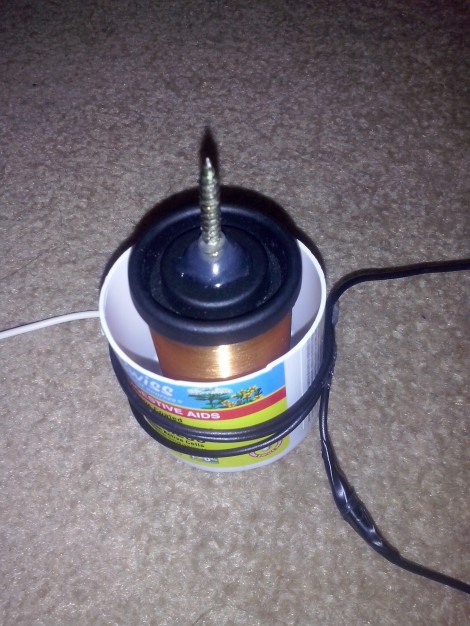

sekundárna cievka spoločne s primárnou

už zapojené iskrište a nastavené na 1-2mm

pohľad zvrchu na celé zapojenie vrátane zdroja
