Pomoci tohto prípravku a 2 multimetrov (voltmetera a ampérmetera) sa dá zmerať/vypočítať vnútorný odpor akumulátora a tým aj skratový prúd alebo prúd pri určitom poklese napätia (štartovací prúd). Môžme použít aj analógové meracie prístroje ale najlepsie je digitálne multimetre s funkciou HOLD. Akumulátory môžeme merať od gombikových baterií,cez tužkové,menšie akumulátory napr. do AKU vŕtačiek až po autobatérie. Pravdaže je potrebné vždy pri stavbe takehoto prípravku mysleť na to, na aké akumulátory to chceme využíť (menšie akumulátory=menšie prierezy vodičov, prúdy, výkony na Rz-záťaži a naopak pri väčších akumulátoroch budu väčšie veličiny). Je dobré spomenúť, že nie len akumulátory, ale aj zdroje (mäkké) sa dajú takto merať.
Postup merania:
-meranie robime len pri plné nabitom akumulátore
-zistíme hodnotu Rz-záťaže (dolenižšie napísané) a pripojíme daný Rz
-uistíme sa, že vypinač je v polohe 0
-všetky vodiče pripojime podla schémy
-zapíšeme si napätie z voltmetra U1
-vypínač dáme do polohy 1 a čakáme čas T (daný nižšie)
-po uplynutí času T odčítame naraz hodnoty (výhoda multimetrov s funkciou HOLD) ampérmetra (I1) a voltmetra (U2) a zapíšeme
-vypínač dáme do polohy 0
-vypočítame vnútorný odpor akumulátora R0 podla vzťahu R0=(U1-U2):I1 [Ω]
-prípadne si vypočitame "štartovací"/ prevadzkový prúd (I2) pri určitom dovolenom minimálnom napätí akumulátora (U3--->väčšinou býva 7,5V pri 12 V akumulátoroch) pomoci vzťahu I2=(U1-U3):R0 [A] aj ked hodnota nemusí byť moc prestná lebo záleži od kapacity akumulátoru ako sa bude vybíjať a teda bude vzrastat R0
-alebo môžeme vypočítať skratový prúd Ik pomocí vzorcu: Ik=U1:R0 [A] aj ked hodnota nemusí byť moc prestná lebo záleži od kapacity akumulátoru ako sa bude vybíjať a teda bude vzrastat R0
čas T zvyčajne volíme 5,10,15 sekund záleži to od toho načo to potrebujeme, a aká je veľká kapacita akumulátora v pomere ku prúdu I1, nemusíme ho prestne odpočitavať len orientačne.
záťaž-Rz volíme podla akumulátoru a to následovne:
C-kapacita [Ah]
U-menovité napätie [V]
K-volíme: pri veľmi malých akumulátoroch K=0,5
pri malých akumulátoroch K=1
pri väčších akumulátoroch K=2
pri autobateriach K=3
Rz=U:(C.K) [Ω]
Všetko robíte na vlastné nebezpečie, autor neberie žiadnu zodpovednosť za prípadné ujmy na zdraví, živote či majetku.

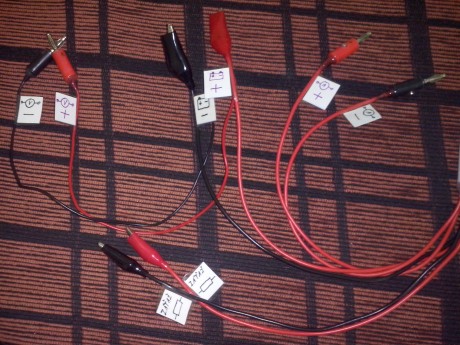

Všetky vodiče by mali byť hrubšie (ja som zvolil 2,5mm2), okrem vodičov na voltmeter, tie nemusia byť hrubšie (0,50mm2).
Na ampérmeter a voltmeter sú vodiče ukončené banánikmi, na Rz-záťaž krokosvorkami 40mm a na akumulátor/batériu krokosvorkami 60mm.
Vodiče od akumulátora/batérie sú zdvojené (ako je to naznačené v schéme dole).
