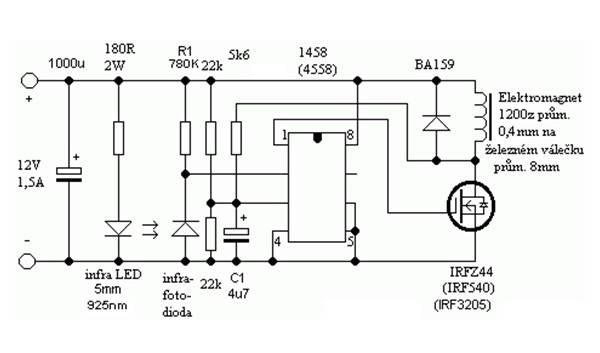

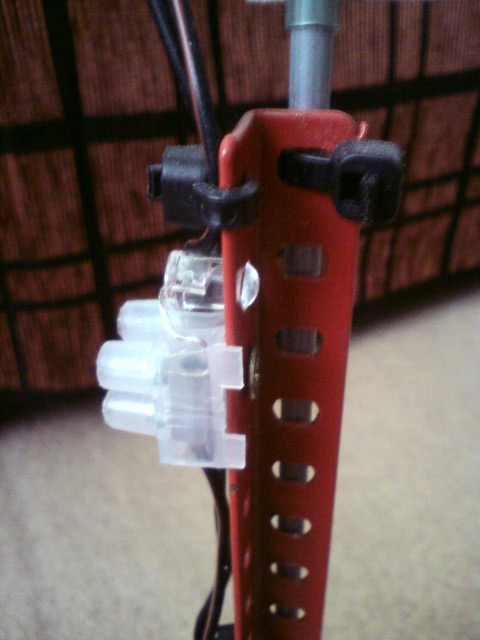

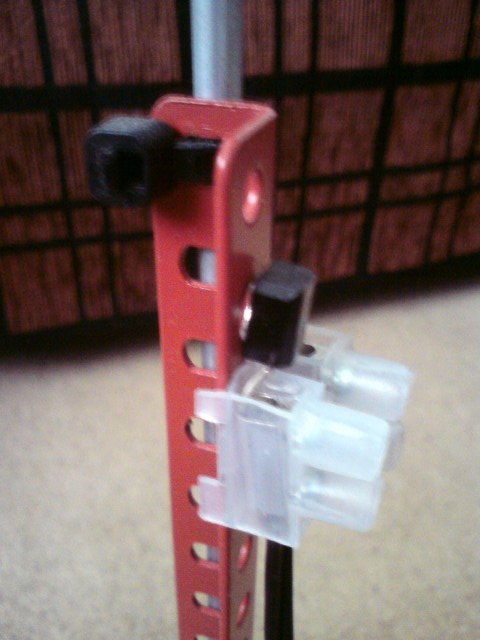

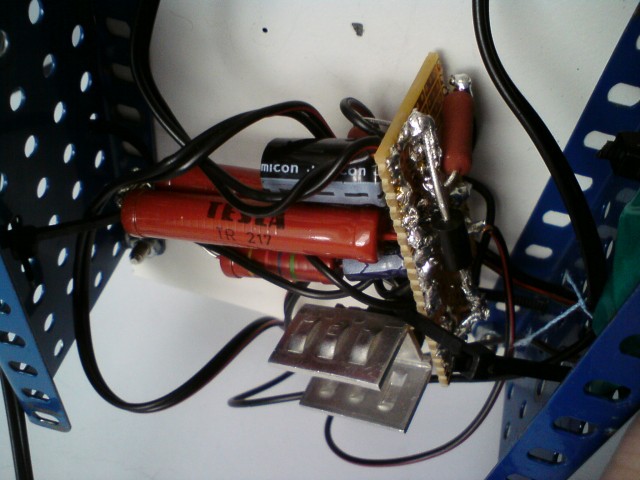

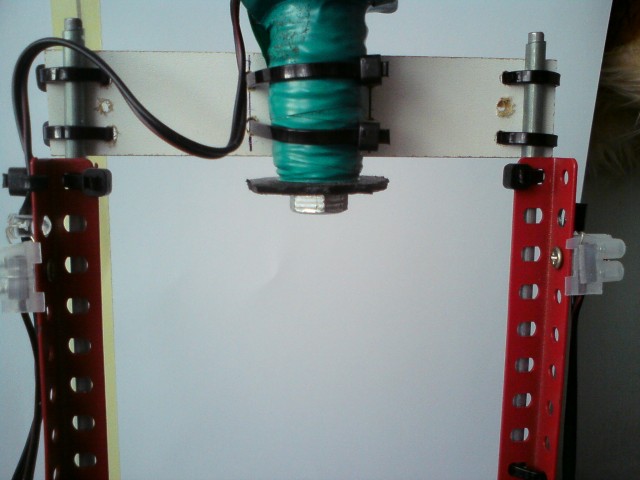

Levitácia bola odjakživa niečo tajuplného a ohromujúceho. Ľudia si ju často spájali s mágiou, duchmi, UFO a podobne neuveriteľnými javy. Pri tom sa ale jedná iba o pomerne jednoduchý fyzikálny jav. Dokazuje to tento prístroj, ktorý umožňuje levitáciu (vznášanie sa) kovových predmetov z magnetických kovov (najčastejšie železa). Predmet vložený do tohto prístroja sa vznáša vo vzduchu, bez toho aby ho čokoľvek viditeľného držalo. Takýmto přístojům sa hovorí napr Levitátor, Levitron, levitačný či antigravitačné zariadenia. Princíp činnosti je jednoduchý. Pretože pod samotným magnetom alebo elektromagnetom by sa predmety vyhli (buď by spadli, alebo by priskočil), je k elektromagnetu pridaná elektronická regulácia jeho výkonu závislá na polohe predmetu. Optická závora zložená z infra LED a infra fotodiódy sníma polohu predmetu. Ak sa predmet dostane príliš vysoko, fotodióda bude menej osvetlená a obvod zabezpečí zníženie prúdu tekúceho cievkou elektromagnetu. Pokiaľ bude naopak predmet príliš nízko, fotodióda bude osvetlená viac a tečúci prúd elektromagnetom sa zvýši. Na reguláciu je použitá 1/2 OZ 1458, popr 4558 a výkonový MOSFET s chladičom. Cievka má odpor asi 8R a nie je určená pre trvalú prevádzku pri plnom napätí 12V, pretože by odoberala 18W. Pri prevádzke zariadenia s levitujícím predmetom je však skutočný stratový výkon cievky oveľa menší (asi 2-6W). Preto by zariadenie tiež nemalo byť dlhodobo v prevádzke, ak v sa v ňom nevznáša žiadny predmet (v tomto stave je na cievke takmer 12V). Pretože rôzne fotodiódy majú rôznu citlivosť, môže byť potrebné upraviť hodnotu odporu R1 a to tak že namiesto odporu R1 si dáme potenciometer 1M zapneme levitátor a pripojíme voltmeter ku elektromagnetu, dávame pozor aby nebola porušena opticka zavora a točíme potenciometrom tak aby voltmeter nám ukazoval okolo 11-12V, keď dosiahneme také napätie tak odmeráme odpor potenciometra a taky odpor pripajkujeme na miesto odporu R1. Ak je fotodióda osvetlená, malo by na nej byť menej ako 6V a na elektromagnetu takmer 12V. Ak nie je osvetlená (lúč je prerušený), malo by na nej byť viac ako 6V a na elektromagnetu (takmer) nulové napätie. Pri problémoch s oživením levitátoru (predmet sa rozkmitáva) môže byť potreba zmeniť časovú konštantu obvodu. To urobíte zmenou hodnoty kondenzátora C1. Skusmo meňte hodnotu hore napr na 10U až 22U, prípadne dolu na cca 2u2 až 1u, až sa obvod dostane do stabilného stavu. Dole je schéma zapojenia.
Všetko robíte na vlastné nebezpečie, autor neberie žiadnu zodpovednosť za prípadné ujmy na zdraví, živote či majetku.
Tu je aj video:
www.mojevideo.sk/video/18bc0/levitator_antigravitacny_pristroj.html
