Elektronická kocka

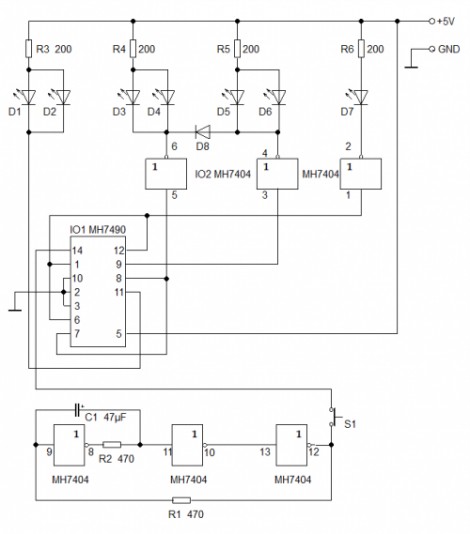

Jedná sa o jednoduché zapojenie napodobňujúce klasickú hraciu kocku. Po pripojení napájanie sa rozkmitá pravouhlý oscilátor skladajúci sa z 3 inventorov, kondenzátor C1 a odporový R1 a R2. Po stlačení tlačítka S1 sa dostane signál na šestnástkový BCD čítač 7490. Ten začne rýchlo meniť stavy. Zapojený je tak, aby sa vždy po 6 vyresetoval. Po uvoľnení tlačítka sa na nejakom zastaví. Kondenzátor C1 možeme dať aj menšiej hodnoty tým zvýšime frekvenciu menenia stavov. Schéma zapojenia je zo stránky: https://www.tomelektric.estranky.cz/clanky/blikace-a-svetlo/elektronicka-kocka.html

Všetko robíte na vlastné nebezpečie, autor neberie žiadnu zodpovednosť za prípadné ujmy na zdraví, živote či majetku.
