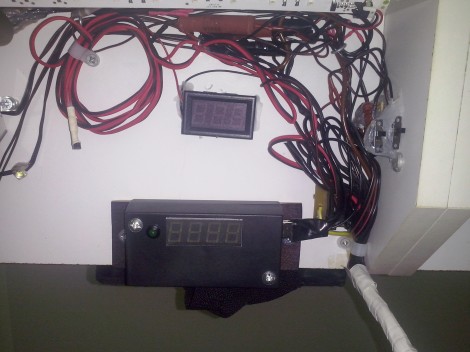

Je to teplomer, ktorý merá teplotu pomoci úbytku napätia na tranzistore a to v rozsahu -65 až 150°C. Schéma je od Danyka , ja som si ju upravil tým ,že som dal rýchly prepínač na 2 čidla jedno som umiestnil von a druhé dovnútra. Takže mi to meria aj vonkajšiu teplotu aj vnútornu teplotu. Displej som použil 4miestný, ledkový, vysokosvietivý s výškou 14mm so spoločnou anodou. V prípade že netreba, tak presne merať teplotu stačí 3 miestný displej pri meraní teplôt do 150°C a pri meraní do 99 stačí 2 miestný. Rád by som upozornil, že ak by niekto išiel robiť takýto teplomer, tak nech použije iba viac otáčkove trimre nie obyčajné!!! Ako konektor som použil USB samčeka a samičku. Zobrazovaná hodnota od jedného čidla a od druhého čidla je odlišená blikajúcou LED ktorá bliká len pri čidle číslo 2.
Po zostaveni, teplomer treba kalibrovať a to nasledovne:
1. Čidlo utesniť a ponorit do maleho množstva vody s veľkým množstvom ľadu, ale tak, aby sa nedotýkal laď tranzisatora. Počkáme dokým sa hodnota na displeji neustáli a trimrom P1 nastavíme 00,0°C.
2. Čidlo dáme do prostredia so známou teplotou (napr.: variaca sa voda=100°C, telesna teplota cca 36,6°C) a nastavíme trimrom P2 túto známu teplotu.
3. Vyskúšame či teplomer dobre meria podľa známych teplôt. Až nie tak krok 1 a 2 opakujeme znovu.
4 Po skončení kalibracie je vhodné zakvapnuť trimre sekundovým lepidlom.
Dole je obrazok celkovej schémy zapojenia, pre dobre rozlíšenie a viditelnosť celej schémy,je potrebné ju uložiť do PC a otvoriť.
Všetko robíte na vlastné nebezpečie, autor neberie žiadnu zodpovednosť za prípadné ujmy na zdraví, živote či majetku.
Kalibracia:
Schéma:
