Detektor vysokofrekvenčných vysielačov

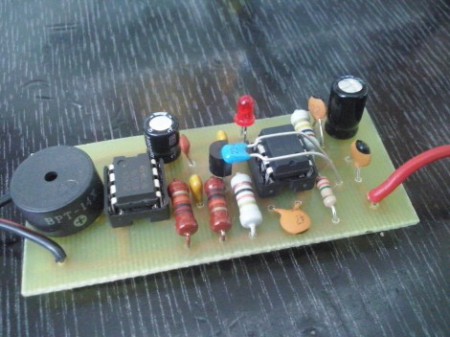

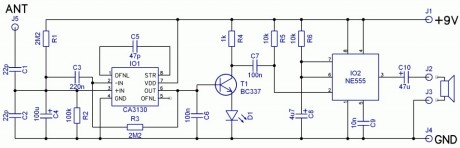

Tento detektor dokáže detekovať vysokofrekvenčné signáli na vzdialenosť cca do 2 metrov. A to napr. wifi modem,bezdrôtove mikrofóny,špeciálne ovládače  alebo mobilný telefón, na ktorý práve prichádza/odchádza hovor/správa alebo inač využíva mobil GSM signál. Vďaka tomuto zariadeniu dokážeme predčasne cca 2-3sekundy zistiť, že na náš mobil niekto volá alebo prichádza sms-ka. Schéma zapojenia je veľmi jednoducha, jedine na kondenzátor C3 si treba dať pozor a to tak, že jeho vývody musia mať dĺžku cca 18mm lebo slúžia na zachytávanie signálu. Čo sa týka toho repráčika, tak dá sa nahradiť aj piezom a najlepšie z piezom z vnutorným generátorom (ja som použil piezo BPT14X). Anténa je z drôtiku o dĺžke 12-15cm.

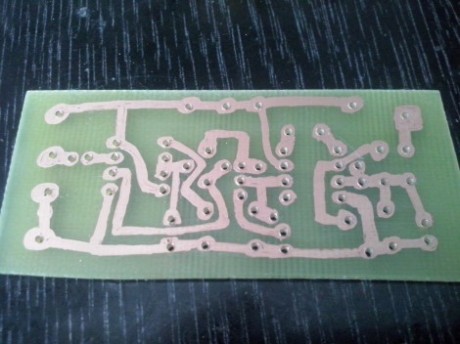

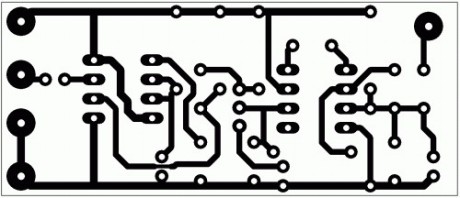

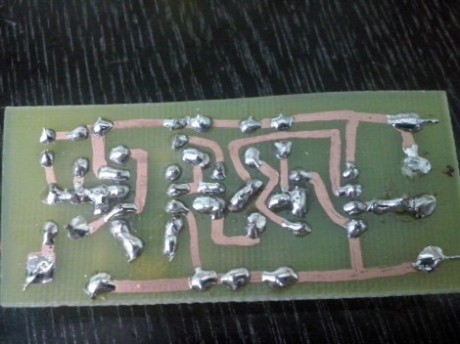

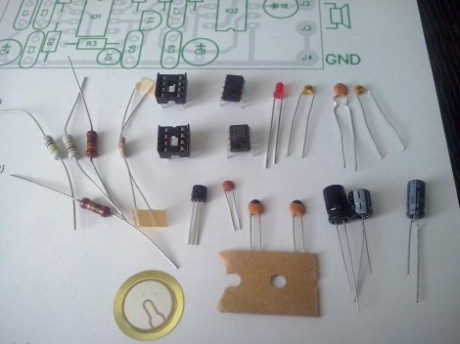

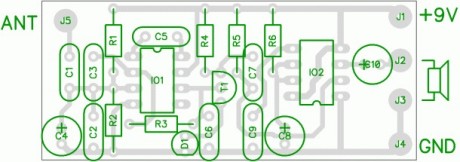

Použite súčiastky:

R1,R3 2M2
R2 100k
R4 1k
R5,R6 10k
C1,C2 22p
C3 220n (POZOR)
C4 100u/16V
C5 47p
C6,C7 100n
C8 4u7/50V
C9 10n
C10 47u/16V
D1 LED 3mm
T1 BC337
IO1 CA3130
IO2 555
