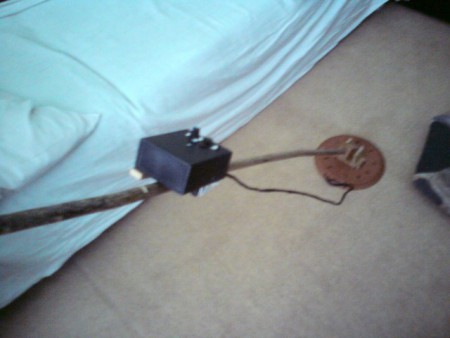

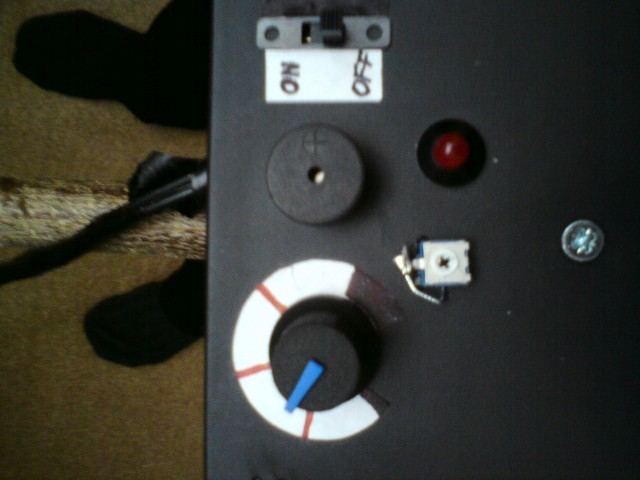

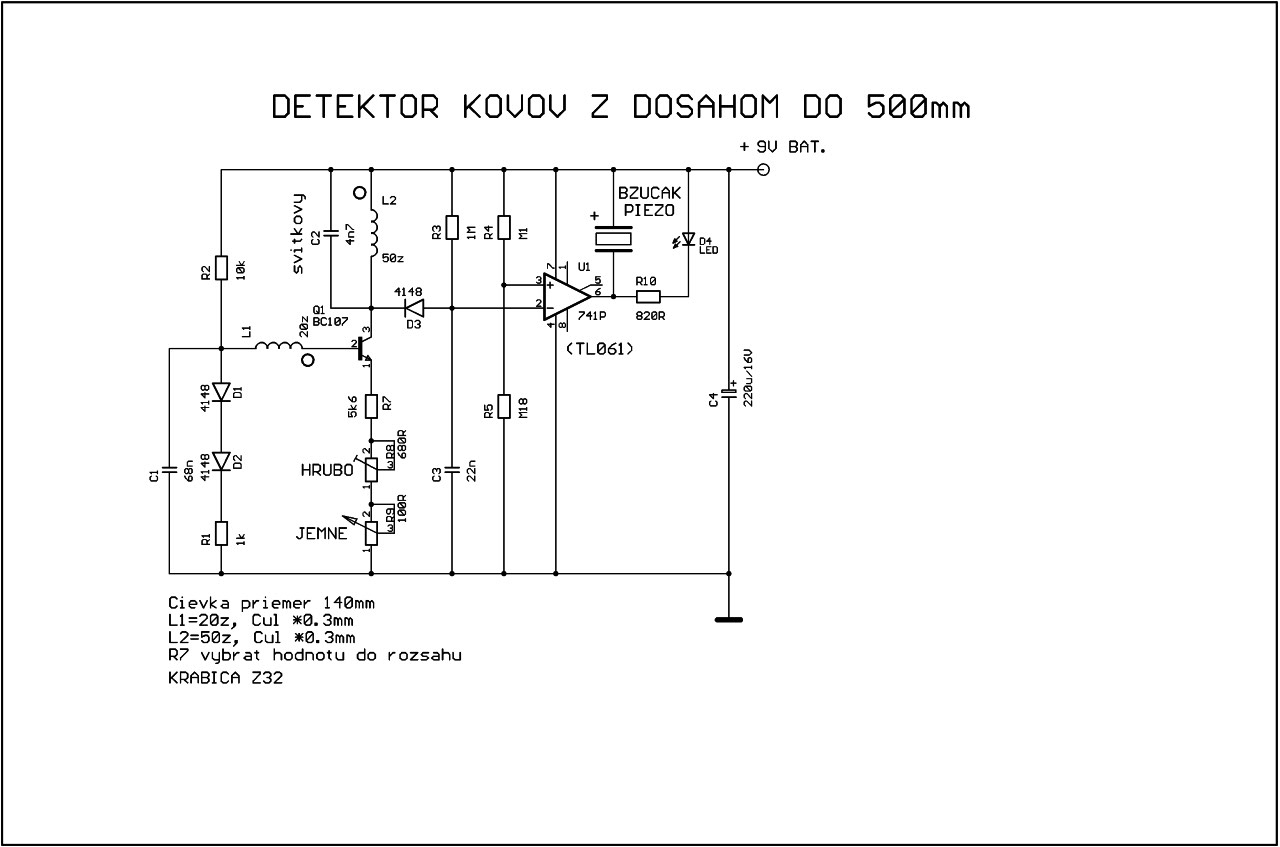

Známe zapojenie detektoru kovov na princípe vysadenia frekvencie, využívane ako hladač kablov, alebo dohladavačka. Túto konštrukciu je možné použiť aj bez feritového jadra s cievkou o priemere 140mm. Dosahom sa vyrovná lepším detektorom BFO, no tento ma podstatne vyššiu stabilitu. Celkový dosah 500mm a na mince do 150mm. Čo sa týka pieza musí byť s vnútorným generátorom alebo s NE555. Ako tranzistor sa môže použiť aj BC107, KC148, BC547, BC548. Ďalej to treba vyladiť, čo sa robí potenciometrami, tak aby zhasla ledka - najlepšie je to nastaviť čo najostrejšie, tedy to bude najlepšie reagovať. Ak sa to nedá nastaviť tak treba prehodiť vývody cievky L1. Potom by to už malo ísť.

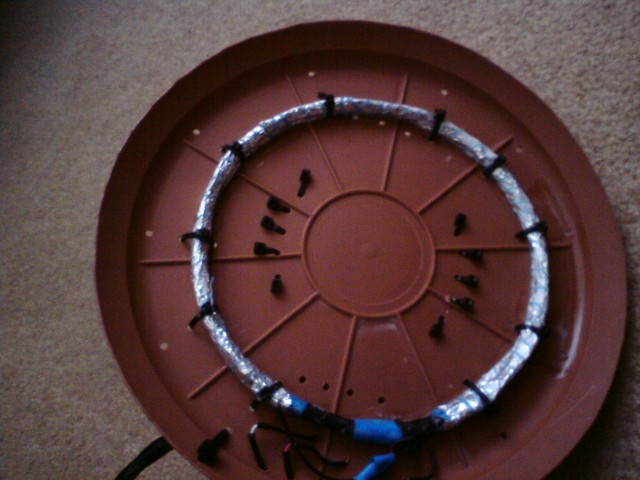

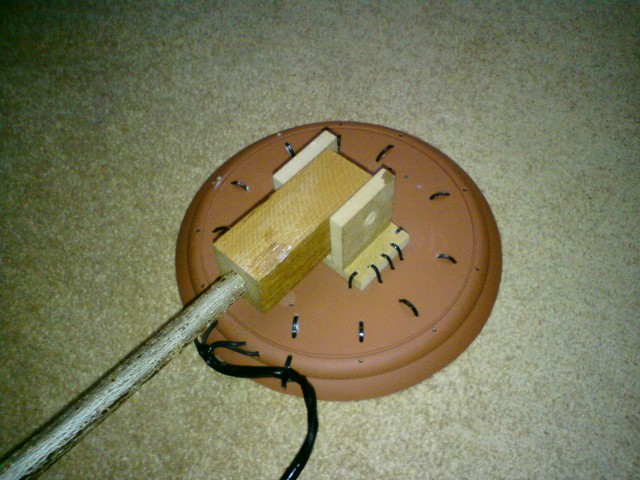

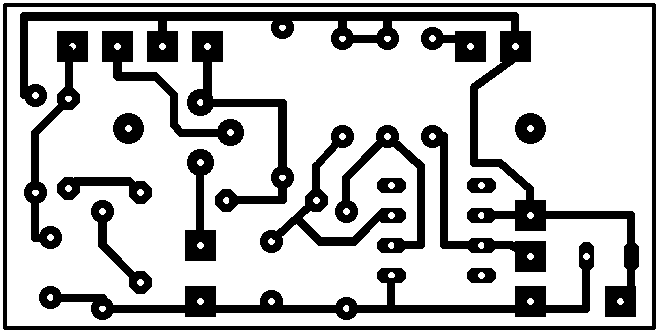

cievky: Prvá cievka má 20 závitov namotaných lakovaným drôtom (0,3mm) na priemere 100-180mm (napr. vedro, nádoba...), tak aby nám ostali trčať 10cm drôtiky, ďalej si ju zalejeme epoxidom alebo sekundovým lepidlom, aby sa nemohla deformovať !!! POZOR!!! toto je najdôležitejšie, aby sa to nemohlo deformovať. Druhá cievka je taká ista len namiesto 20 závitov má 50 závitov. Keď máme už takto cievky pripravené, tak ich dáme na seba a znovu zalejeme. Cievky spojíme s plošným spojom silne tienenými dvomi dvojlinkami. Potom si omotáme cievky kúskami (cca 3cm široke) alobalu a spojíme s tienením. Tienenie spojíme s GND (Mínus pól batérie).
Všetko robíte na vlastné nebezpečie, autor neberie žiadnu zodpovednosť za prípadné ujmy na zdraví, živote či majetku.
